• 由RF2104构成的830MHz中功率放大器原理电路

  线性放大

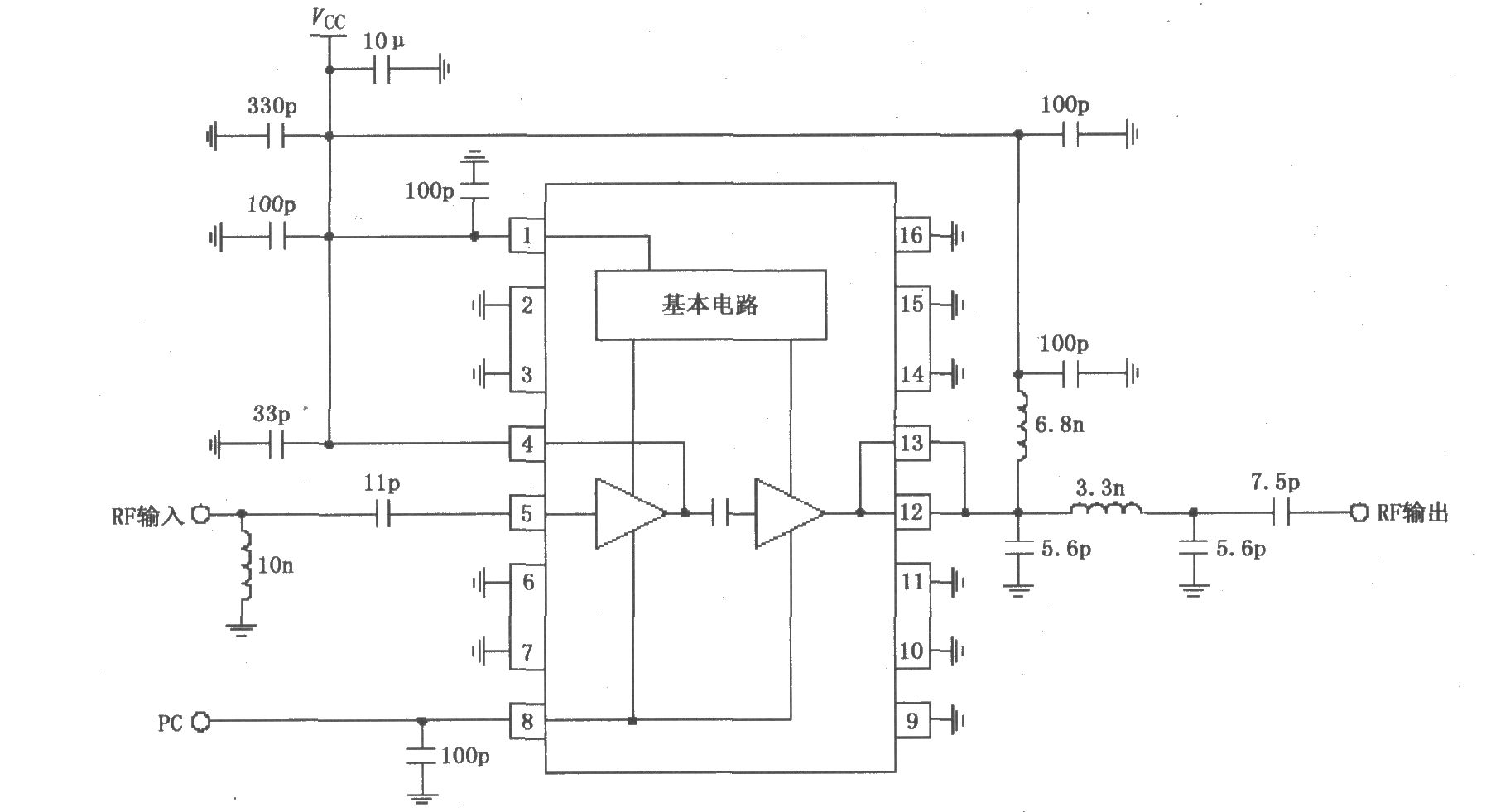

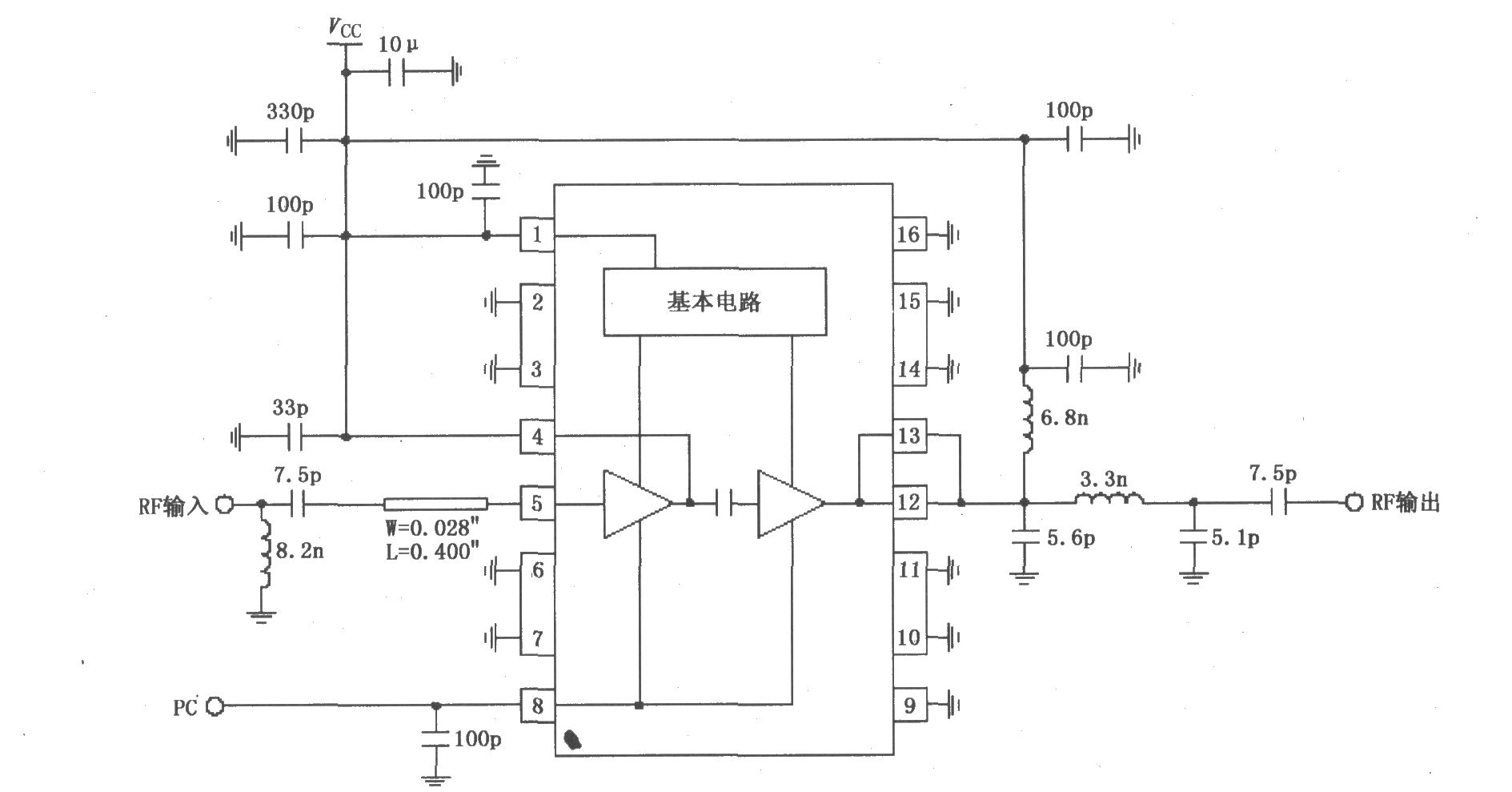

  如图所示为由RF2104构成的830MHz***率放大器原理电路。射频信号(RF)由5脚输入，经过前置放大器、末级功率放大器放大后由12脚输出。5脚有直流电压，因此在5脚外加一个隔直耦合电容，同...

  阅读更多

• 由RF2320构成的上拉标准电压电路

  线性放大

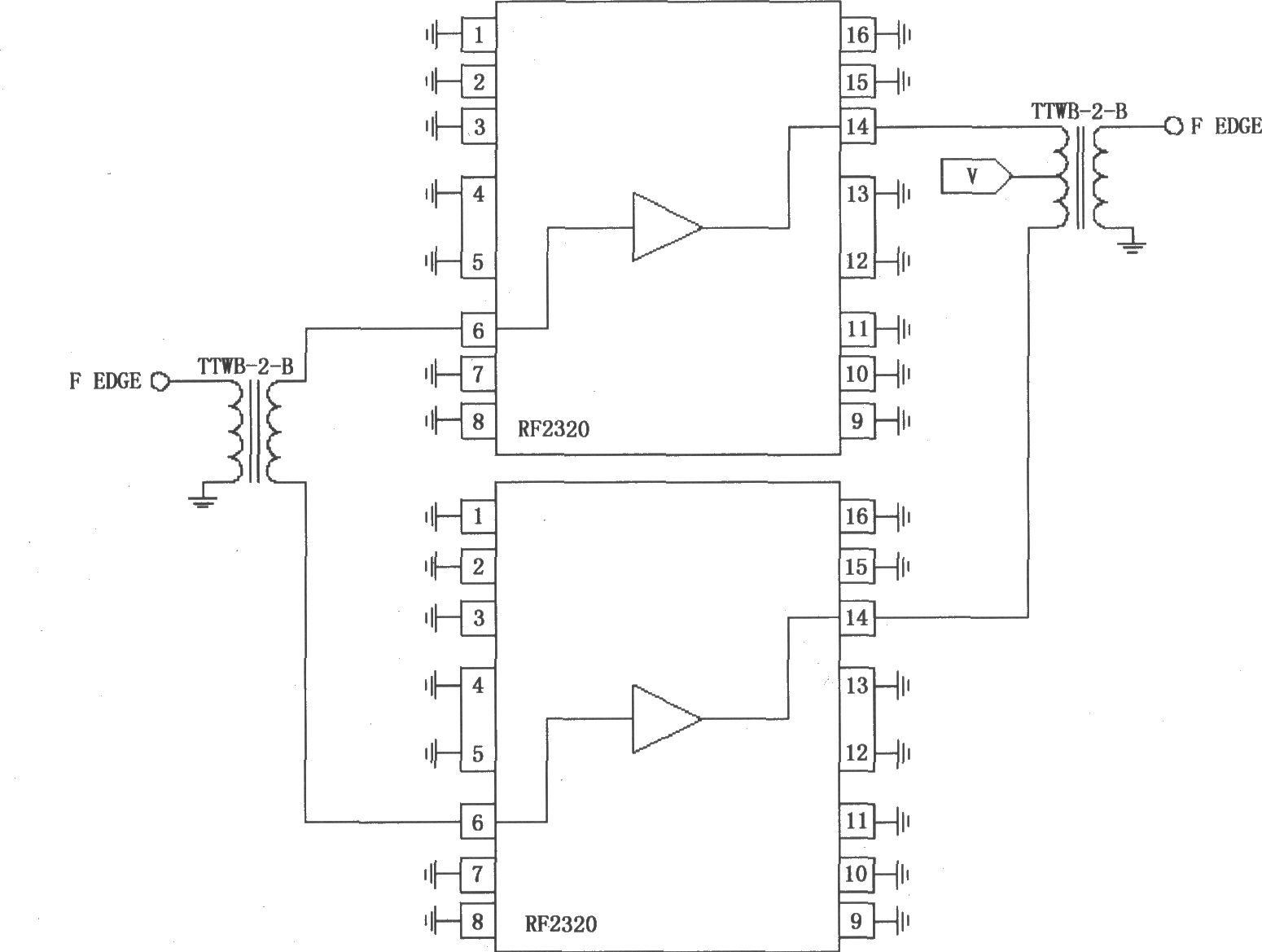

  如图所示为由RF2320构成的上拉标准电压电路。该电路采用2个变压器TTWB-2-B，其中一个作为输入变压器，另一个作为输出变压器。用2片RF2320构成推挽电路。信号由输入变压器耦合输入，经...

  阅读更多

• 由RF2152构成的824～849MHz功率放大电路

  线性放大

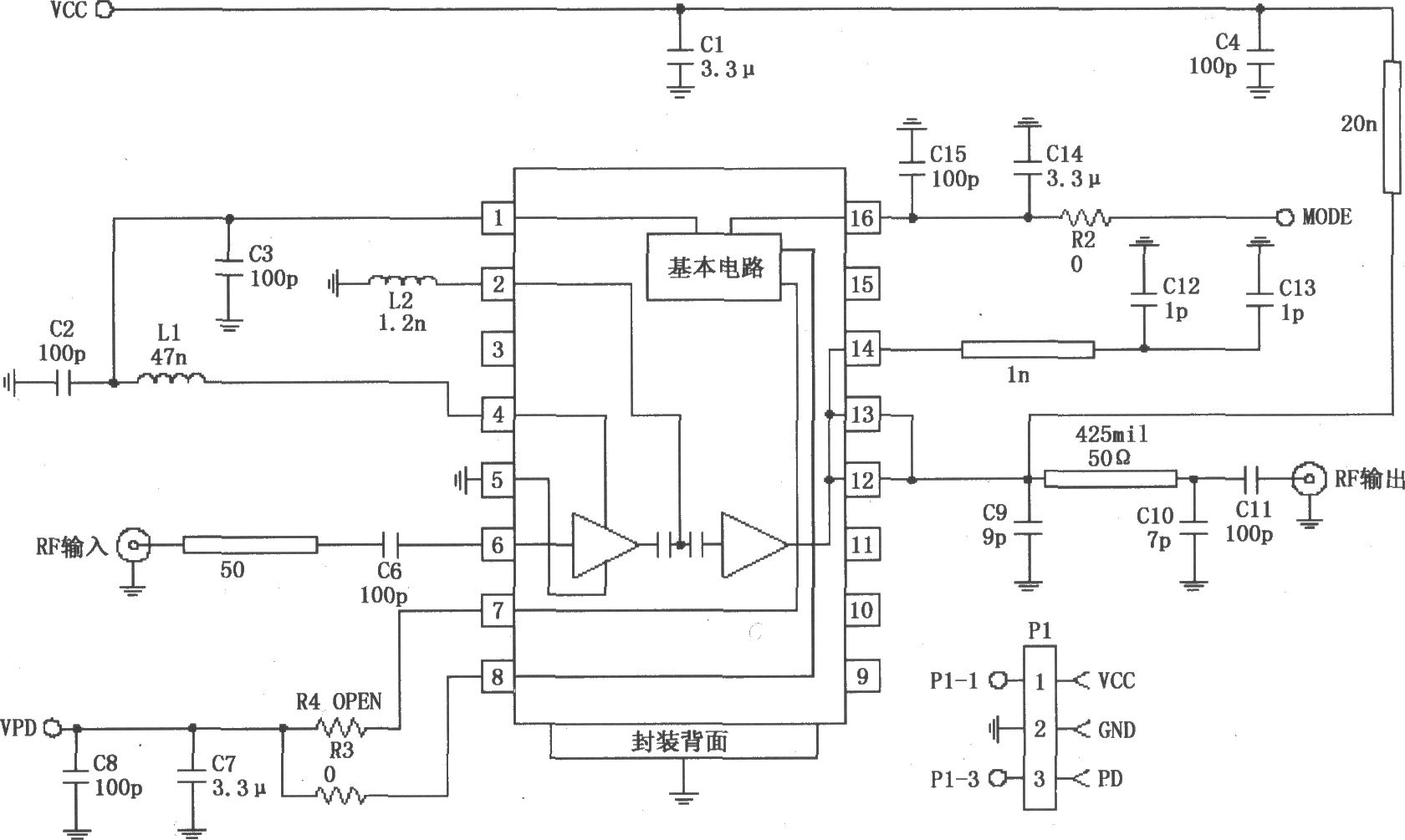

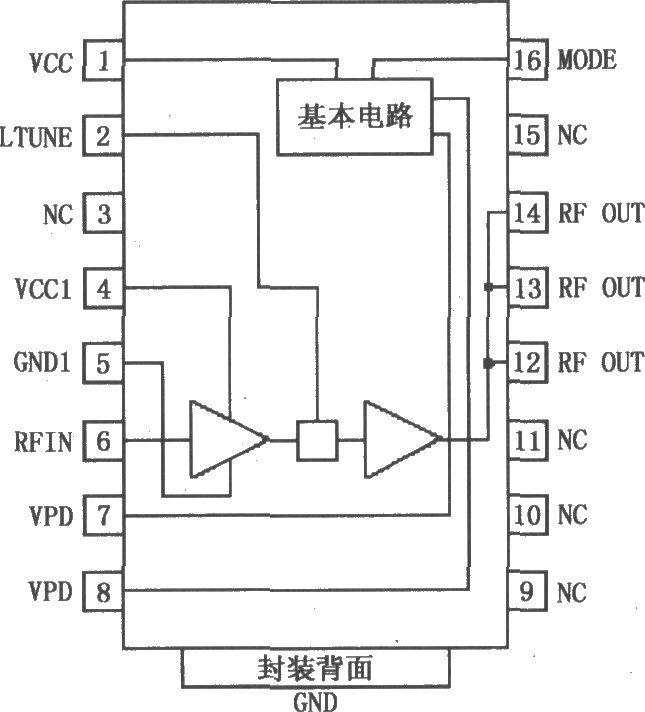

  如图所示为由RF2152构成的824～849MHz功率放大电路。射频信号(RF)由6脚输入，经过前置放大器、末级功率放大器放大后由12、13脚输出。6脚与内部放大器是直接耦合，因此在6脚外加一个隔...

  阅读更多

• 由RF2104构成的915MHz中功率放大器原理电路

  线性放大

  ...

  阅读更多

• 由RF2320构成的1930～1990MHz窄带线性放大电路

  线性放大

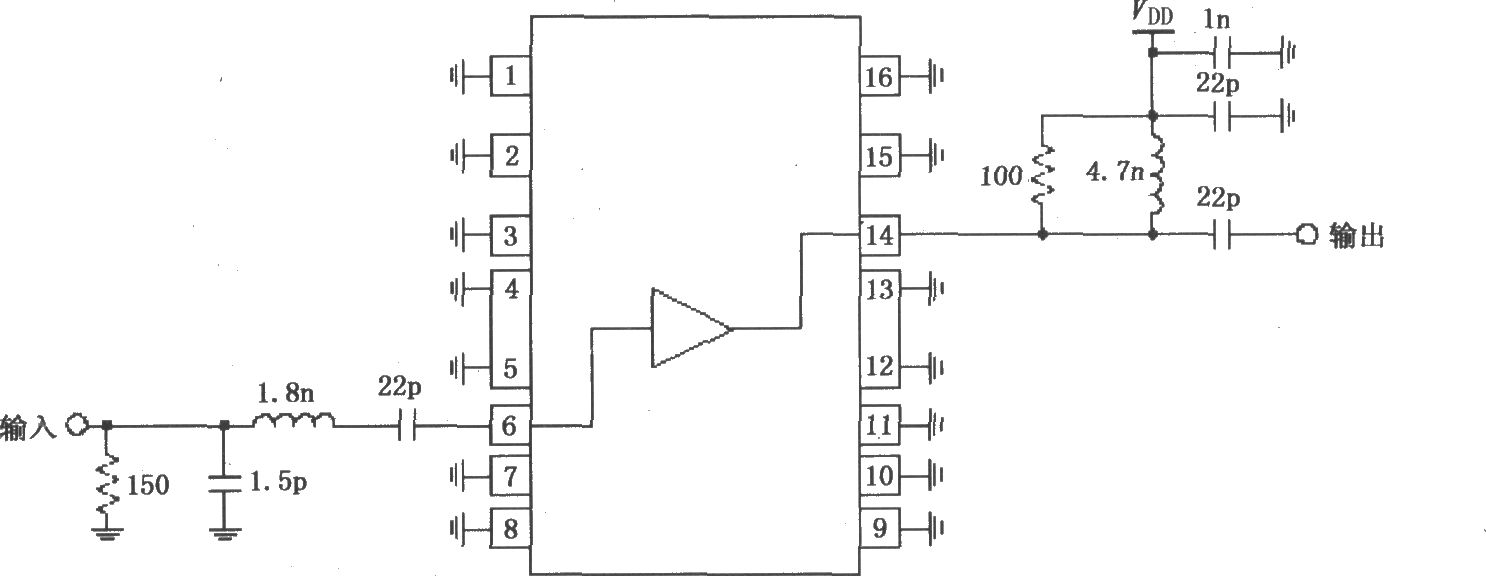

  如图所示为由RF2320构成的1930～1990MHz窄带线性放大电路。射频信号(RF)由6脚输入，经过放大器放大后由14脚输出。6脚与内部放大器直接耦合，因此外加一个隔直耦合电容。通常，输入端门...

  阅读更多

• RF2152双模式大功率线性放大器

  线性放大

  RF2152是大功率、高效率线性放大器IC，应用在3V手持式系统，如3V CDMA／AMPS蜂窝系统手机、JCD- MA／TACS手机和TDMA／AMPS手机。RF2152采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于...

  阅读更多

• 中功率线性放大器RF2103P

  线性放大

  RF2103P是***率线性放大器IC，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于UHF频段无线电发射的末级线性RF放大，其工作频率为450～1000MHz。RF2103P也可作为驱动放大器应用于较...

  阅读更多

• RF2320线性通用放大器

  线性放大

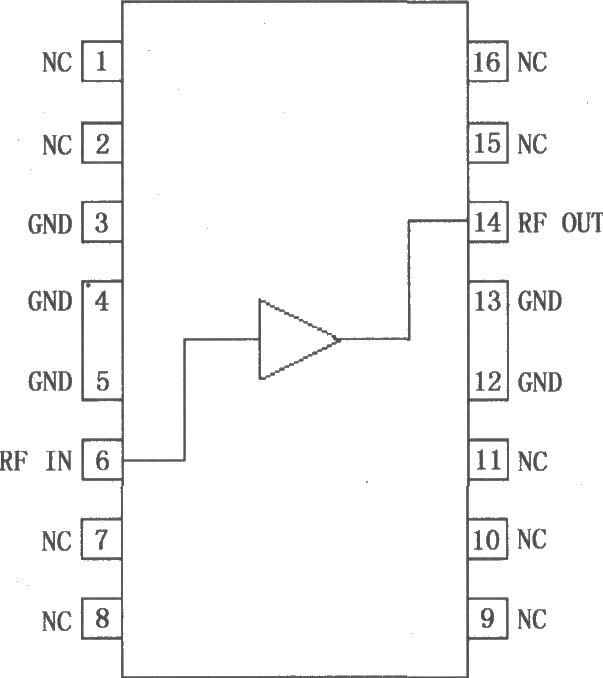

  RF2320是通用型、低成本、高效率线性RF放大器IC，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于噪声数值低于2dB的级联75Ω增益电路，在5～1000MHz内增益平坦度优于0.5dB，高线...

  阅读更多

• 由RF2132构成的线性功率放大器电路

  线性放大

  如图所示为由RF2132构成的线性功率放大器电路。射频信号(RF)由3脚输入，经过前置放大器、末级功率放大器放大后由10、11脚输出。3脚与内部放大器直接耦合，其外加一个隔直耦合电容，...

  阅读更多

• 由RF2103P构成的915MHz射频放大器的电路

  线性放大

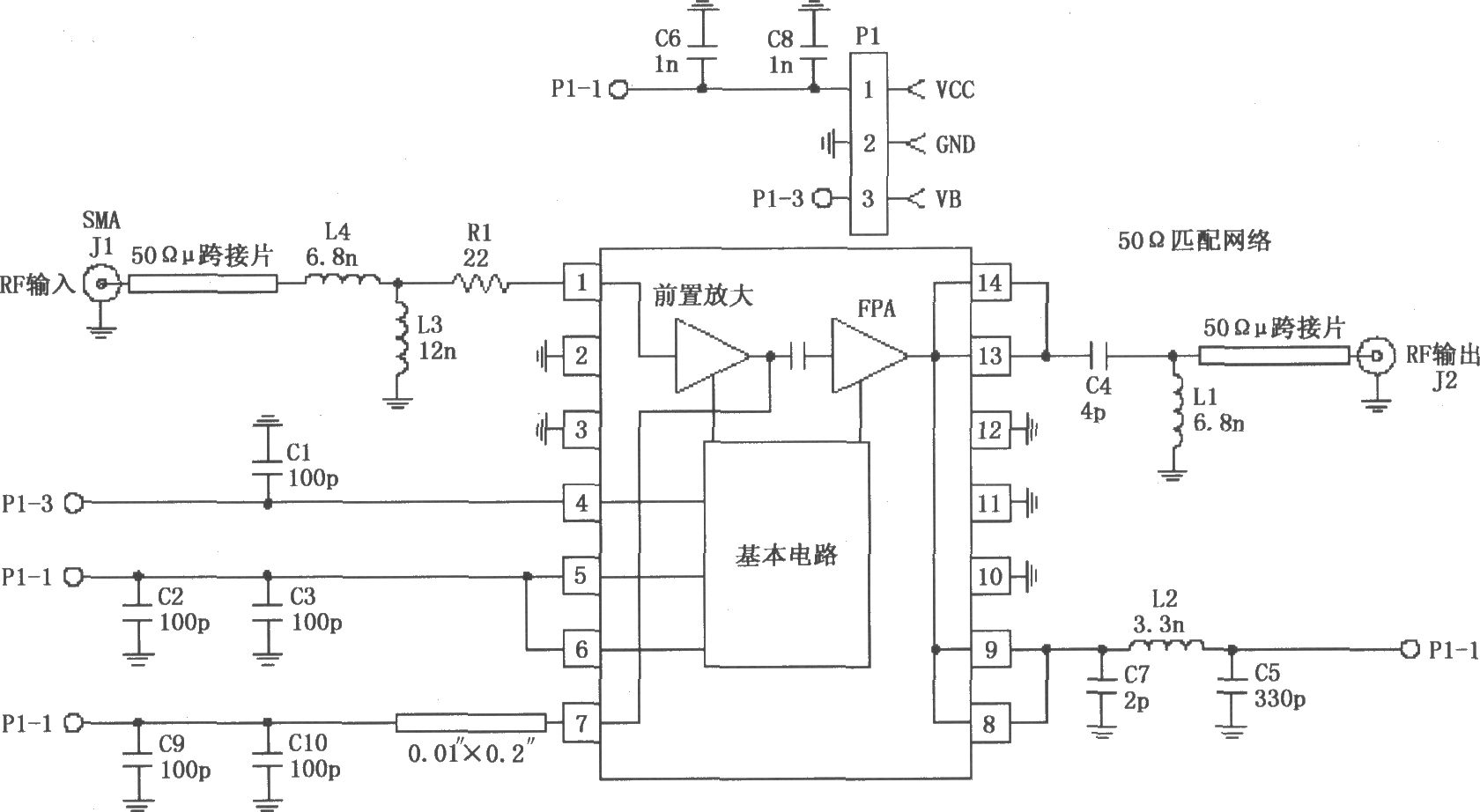

  如图所示为由RF2103P构成的915MHz射频放大器的电路。P1为插座，其中P1-1接电源Vcc，P1-2接地，P1-3接功率降控制电压VB；J1为RF输入插座；J2为RF输出插座。...
