三视频输出放大器TDA6108JF

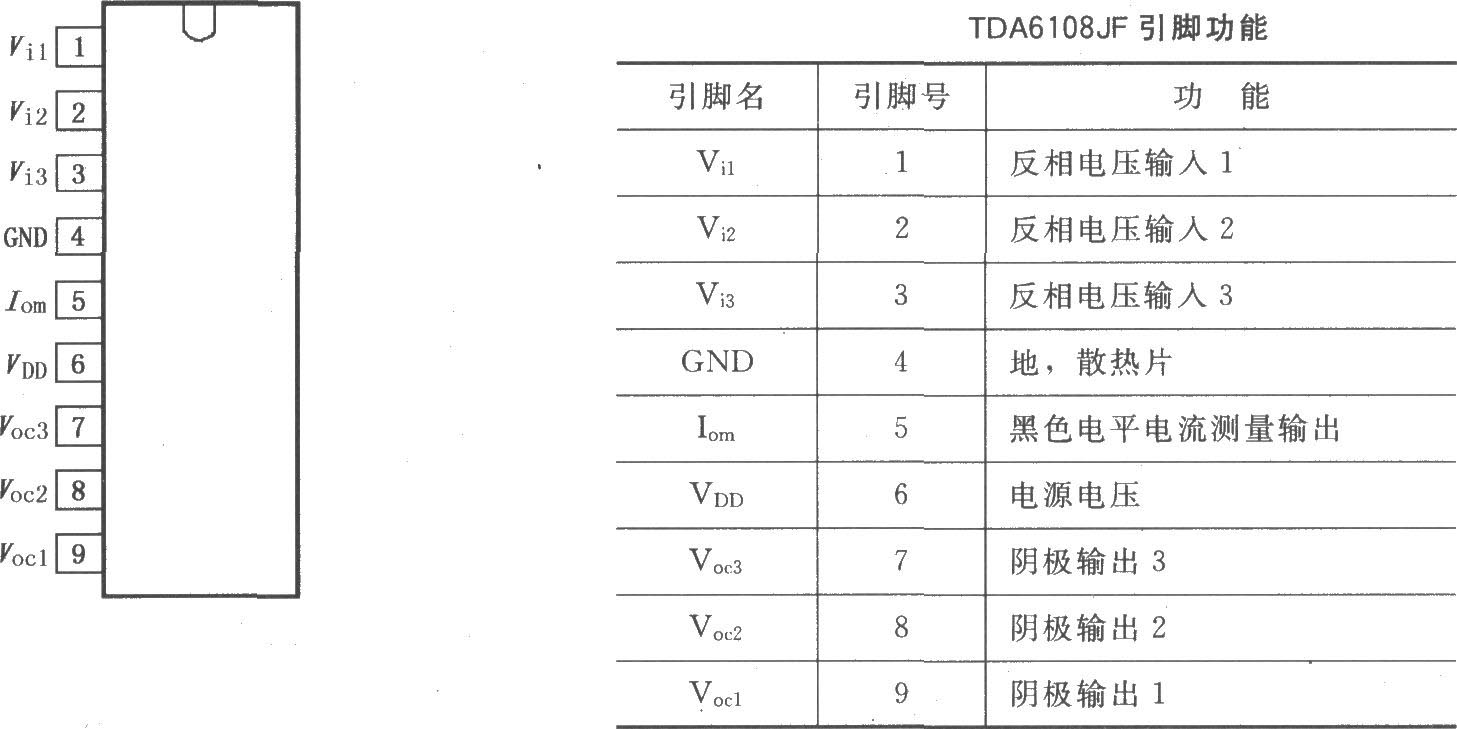

                        TDA6108JF是三视频输出放大器，为9引脚塑料DIL-弯曲一SIL***率(DBS9MPF)封装(SOT111-1)。TDA6108JF采用高压DMOS技术，可直接驱动3个彩色CRT阴极，输出信号60V(峰-峰值)时带宽为9.0MHz(典型值)。该放大器采用黑色电平电流控制，以获得最大使用性能，其高转换速率为1850V／μs，固定增益为51。TDA6108JF的引脚排列及功能如图所示。
