VCA2612/2613/2616分段逼近对数控制特性电路

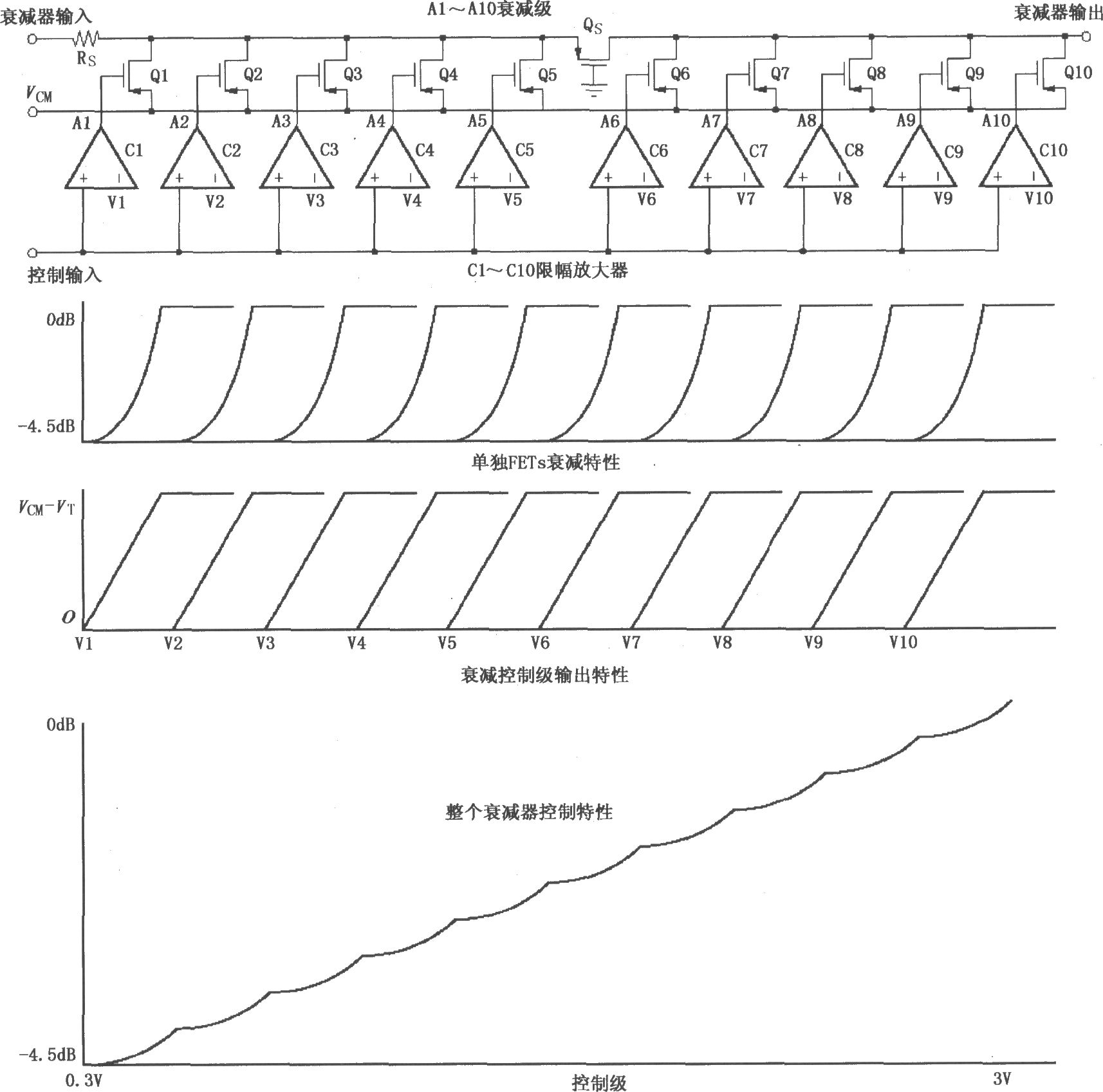

如图所示为VCA2612／2613／2616内部的分段逼近对数控制电压衰减器电路特性。信号由“衰减器输入”端进入，通路中并联了10个场效应管(FET)作为衰减，每个FET的栅极分别由对应的一个放大器控制，而衰减量的多少则由“控制输入”控制，从而完成衰减，由“衰减器输出”端输出信号。上述过程分别用单独FETs衰减特性、衰减控制级输出特性和合成后整个衰减器控制特性来说明。从“整个衰减器控制特性”可以看出，VCA2612／2613／2616的电压控制增益(VCA)呈现“dB-线性”衰减特性，即VCACNTL的每个等量增加与增益衰减的对数成线性关系。
