VCA2612／2613／2616具有低噪声前置放大的可变增益

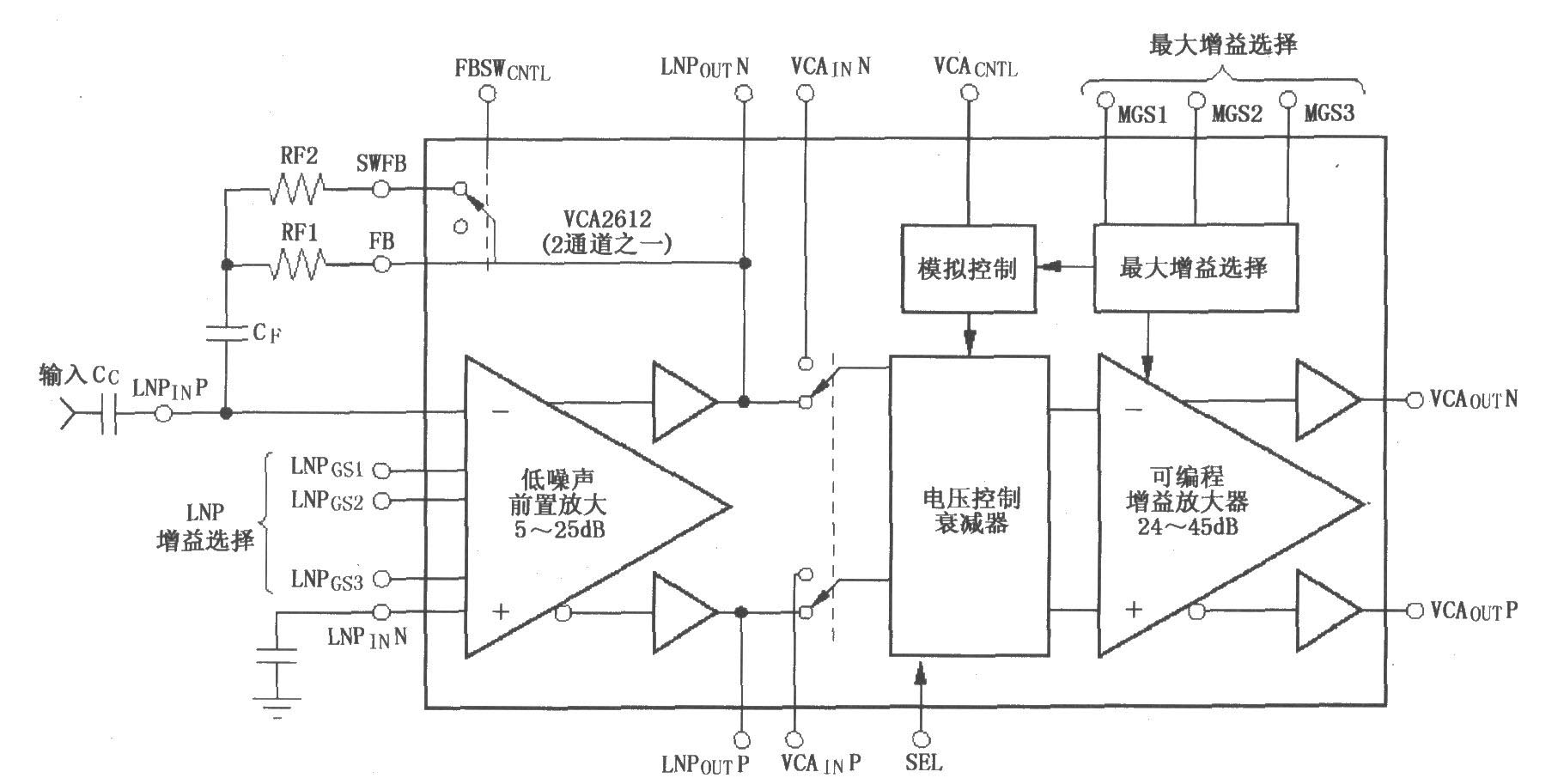

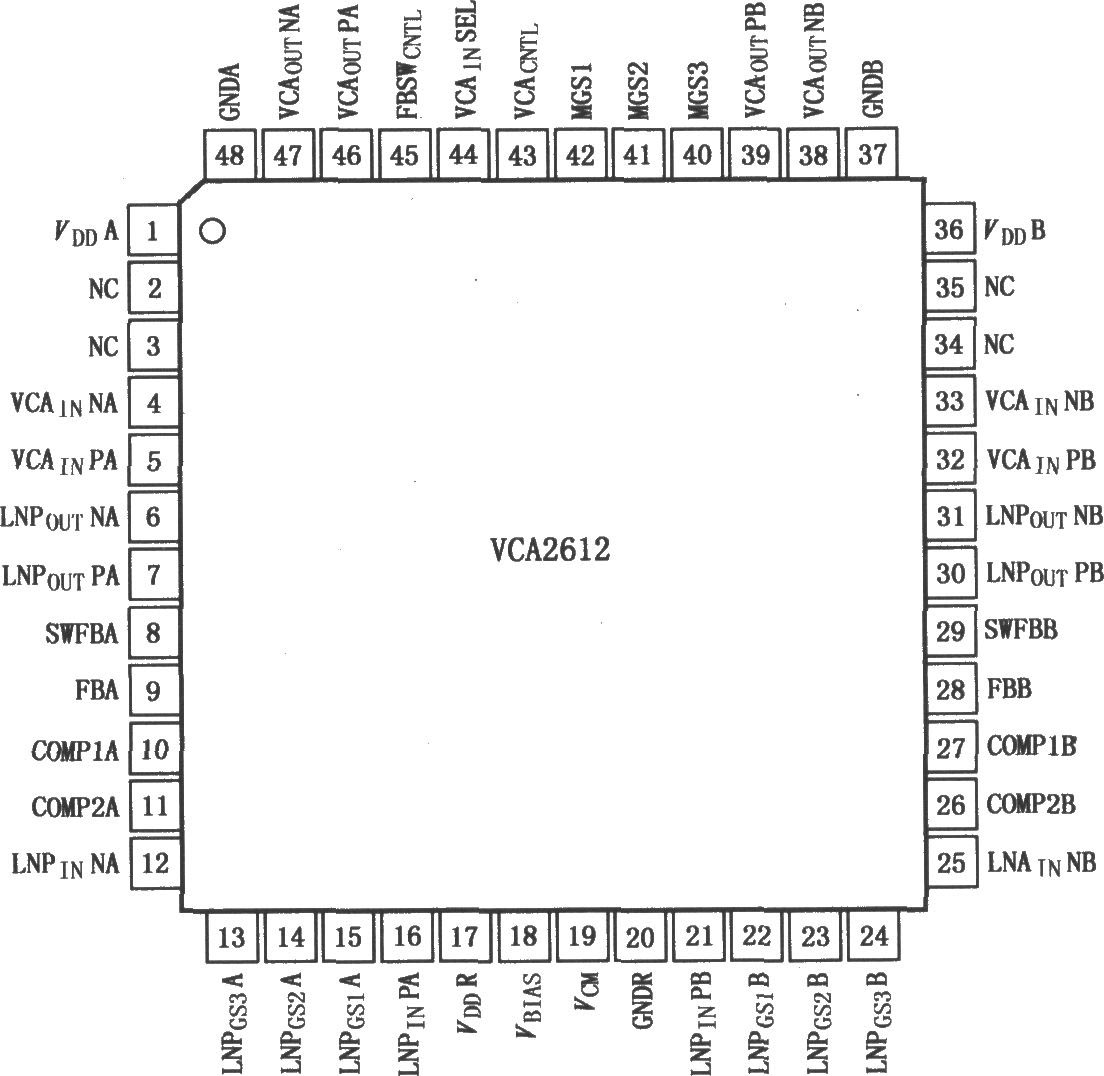

VCA2612／2613／2616是高集成度、双接收通道的信号处理系统，每个通道由双低噪声前置放大器(LNP)和可变增益放大器(VGA)组成。LNP提供必要的连接实现有效终端(AT)，其低阻抗输入使得电缆终端的噪声数值改善了4.6dB，终端数值可以改变以适应不同的信号源。差分电缆终端特性可利用LNP切换反馈脚来实现。LNP可以接收两个差分输入和单端输入信号，并产生差分输出信号，可提供5dB、17dB、22dB、25dB的固定增益。LNP能够为外部信号的进一步处理提供通道，或直接反馈到VGA。VGA包含电压控制的衰减器(VCA)和可变增益放大器(PGA)两部分。PGA的增益范围数字可编程，使用者只要通过外部连接，就可以实现增益范围从0dB到电特性参数表中的最大值(MGS设定)。VGA输出既可以差分模式也可以单端模式来驱动高性能的模／数变换器。VCA2612／2613／2616有着低窜扰和显著的低失真特性，具有低噪声和增益范围可编程特性，可用于对于噪声要求严格的许多通用性模块。VCA2612／2613／2616采用TQFP-48封装，其引脚排列如图所示。 等效电路：
