VCA2612/2613/2616有效负反馈和传统电缆终端结构电路

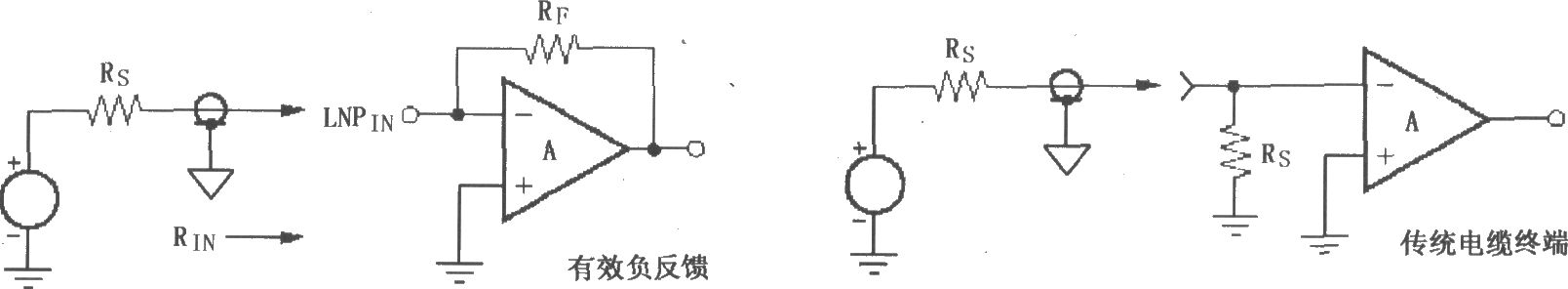

如图所示为VCA2612／2613／2616的有效负反馈和传统电缆终端结构电路。VCA2612／2613／2616的输入端采用有效负反馈或传统电缆终端结构，其目的在于利用这些措施来达到较好的噪声性能。从图中可以看出，无论是有效负反馈或是传统电缆终端，都应使信号源内阻与放大器输入阻抗相等(即形成匹配)，这样可以将噪声降低到最小。在有效负反馈电路结构中，放大器输入阻抗RIN可以等效为RF／(1 A)，应等于信号源内阻Rs。传统电缆终端结构中，通常在放大器输入端对地并联一个与信号源内阻相等的电阻Rs。
