自动量程切换电路(PGA202)
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为由PGA202与比较器、计数器构成的自动量程切换电路。该电路采用比较器在输出端与VOUT 进行比较，当VOUT >VREF=10V时,比较器输出“降”信号，升/降计数器输出2Bit编码PGA202的A0、

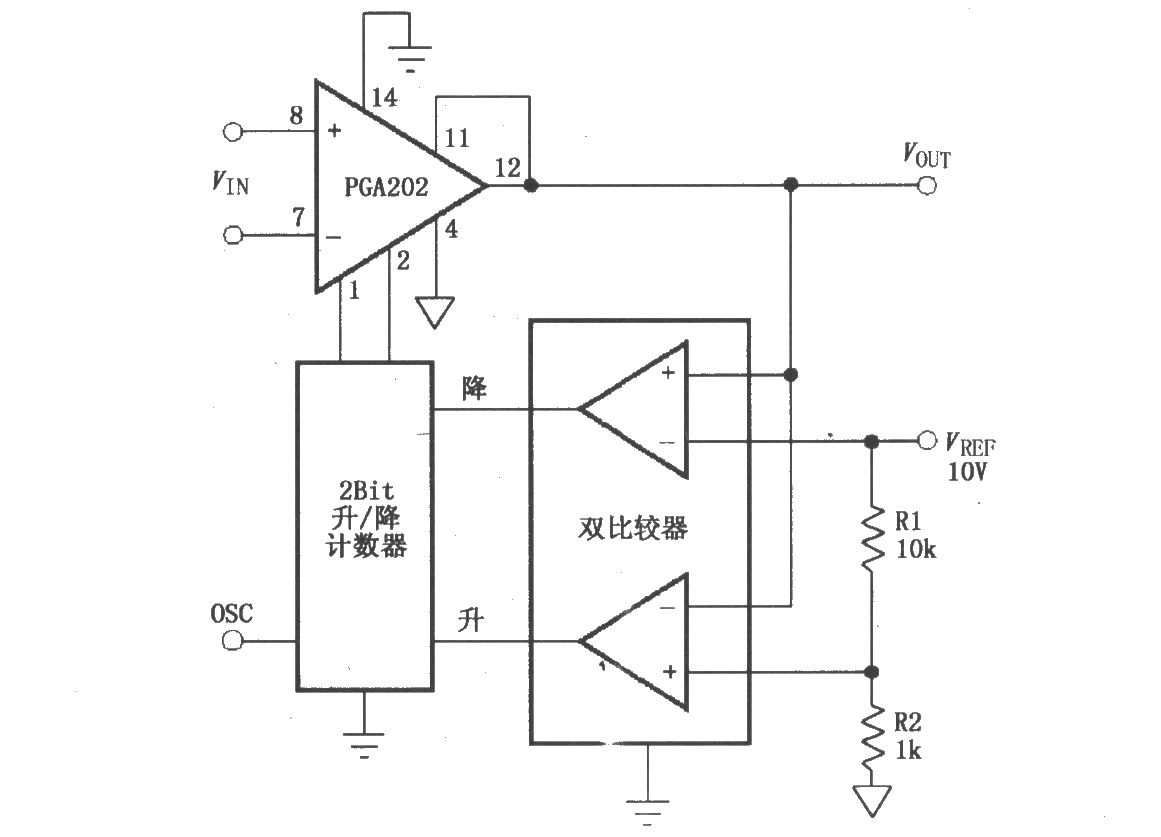

如图所示为由PGA202与比较器、计数器构成的自动量程切换电路。该电路采用比较器在输出端与VOUT 进行比较，当VOUT >VREF=10V时,比较器输出“降”信号，升/降计数器输出2Bit编码PGA202的A0、A1端，使PGA202的增益下降；当VOUT <[1kΩ/(1kΩ 10kΩ)]×10V=0.909V时,比较器输出“升”信号，升/降计数器输出2Bit编码到PGA202的A0、A1端，使PGA202的增益增大；当0.909V
