典型的数据采集系统基本接地和耦合电路(AD781/

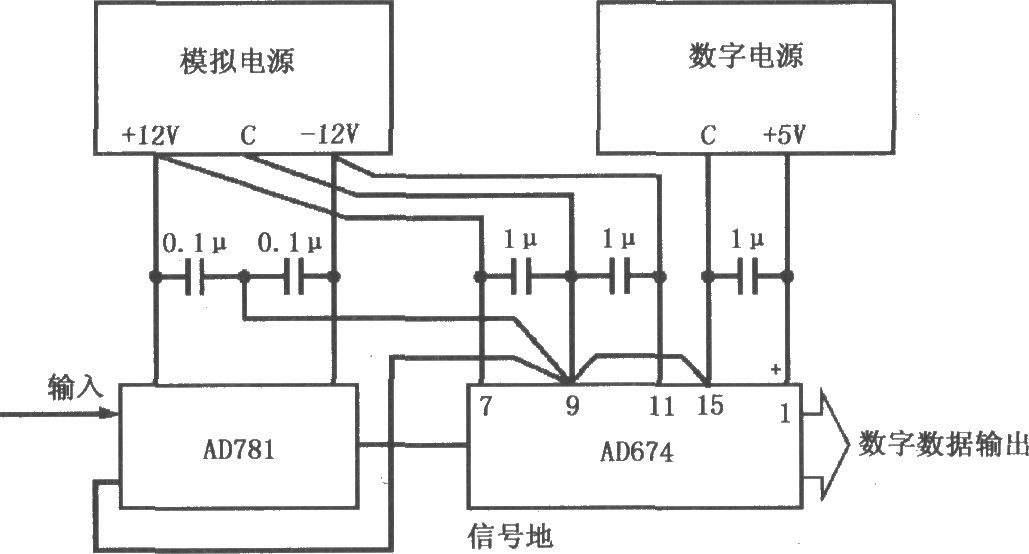

如图所示为典型的数据采集系统基本接地和耦合电路。作为任何一个高速、高分辨率数据采集系统，电源都必须很好地调节，对额外的高频噪声(纹波)必须予以抑制。图中AD781电源连接可以很好地实现上述要求，同时有能力传输瞬间电流给器件。为了达到额定的精度和动态性能，电源去耦电容必须直接接在电源正极脚和负极脚对地之间，典型情况用0．1μF瓷介电容连接VCC和VEE对地之间。
