VCA610典型超声波应用电路

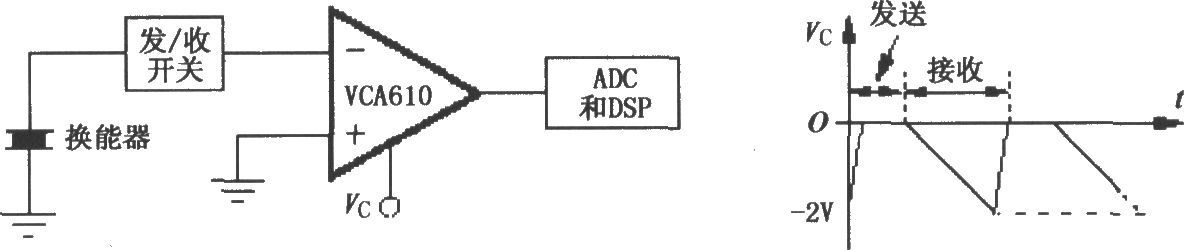

如图所示为VCA610的典型超声波应用电路，用于超声波脉冲-回波成像系统。换能器采用一个压电晶体，既作为超声波脉冲发生器，又作为回波检测传感器。“收／发开关”的作用是：当压电晶体工作在超声波脉冲发生器时断开，当压电晶体工作在回波检测传感器时接通。压电晶体换能器将电压转换为超声波发射出去，产生的超声波脉冲遇到物体反射，回波在换能器转换为电压输入VCA610，经VCA610放大后输出到ADC或DSP(数字信号处理器)进一步处理，利用Vc对VCA610的增益进行控制。
