VCA2612/2613/2616耦合外部信号进入VCA输入端的推荐电

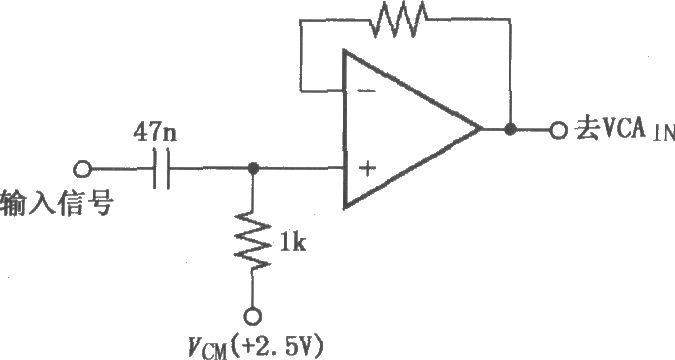

如图所示为VCA2612／2613／2616的耦合外部信号进入VCA输入端的推荐电路，输入端采用运放耦合外部信号。VCM接到VCA2612／2613／2616的19脚，即VCM输出端。图中电阻值与电容值为典型值，由高通滤波器的时间常数决定，类似于输入端内部低噪声前置放大器的时间常数。如果采用不同的共模电压为基准，要注意正常工作时共模电平应在VCM的10mV之内。
