LVDMOS全桥垂直偏转输出电路TDA8357J／8359J

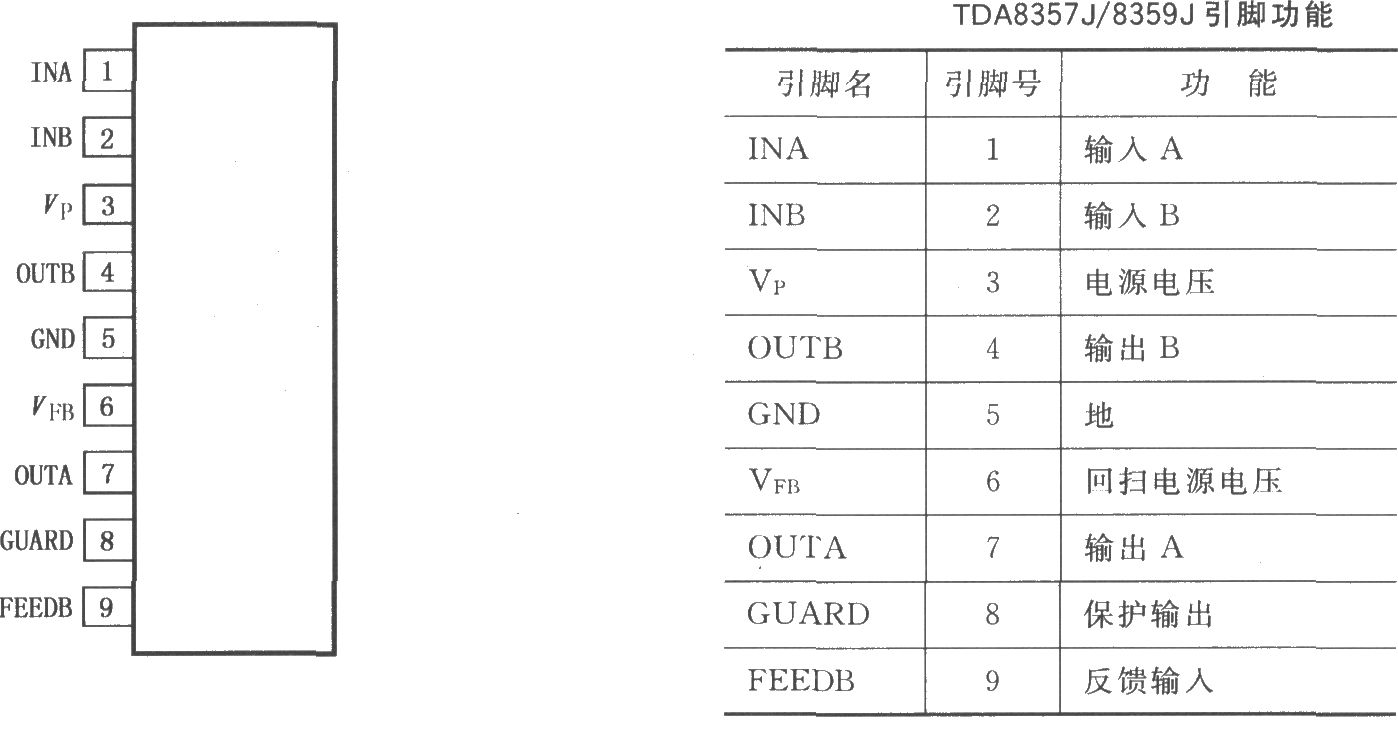

TDA8357J／8359J是90o和110o彩色偏转系统的功率电路，场频为50～120Hz，可用于4:3和16:9显像管。电路提供一个DC驱动垂直偏转输出电路，工作于高效率G级系统。全桥输出电路配合单-正电源，采用DC耦合偏转线圈输出电路。TDA8357J／8359J采用低电压DMOS(LVDMOS)结构，结合了双极型、CMOS和DMOS处理工艺，将DMOS三极管用于输出级，因此不存在二次击穿。TDA8357J具有上升／下降时间短的垂直回扫开关，内置保护电路，可改进EMC性能(输入差分信号)。TDA8357J／8359J的引脚排列及功能如图所示。 内部功能电路与输入输出波形：
