垂直偏转放大器TDA4863J／4863AJ
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介TDA4863J／4863AJ是偏转放大器，用于最大频率可达200Hz的垂直偏转系统。TDA4863J需要一个分离式回扫电源电压(最大可达60V)，所以电源电压可以独立调节，以达到最佳的功耗和回扫时间。T
TDA4863J／4863AJ是偏转放大器，用于最大频率可达200Hz的垂直偏转系统。TDA4863J需要一个分离式回扫电源电压(最大可达60V)，所以电源电压可以独立调节，以达到最佳的功耗和回扫时间。TDA4863AJ回扫电源电压由内部对电源电压倍压产生(两个电源电压仅为DC耦合输出)，因而不需要独立回扫电源。两个电路都提供一个差分输入级，并且都很适合TDA485X监视器偏转控制系列产品。TDA4863J／4863AJ的引脚排列如图所示。

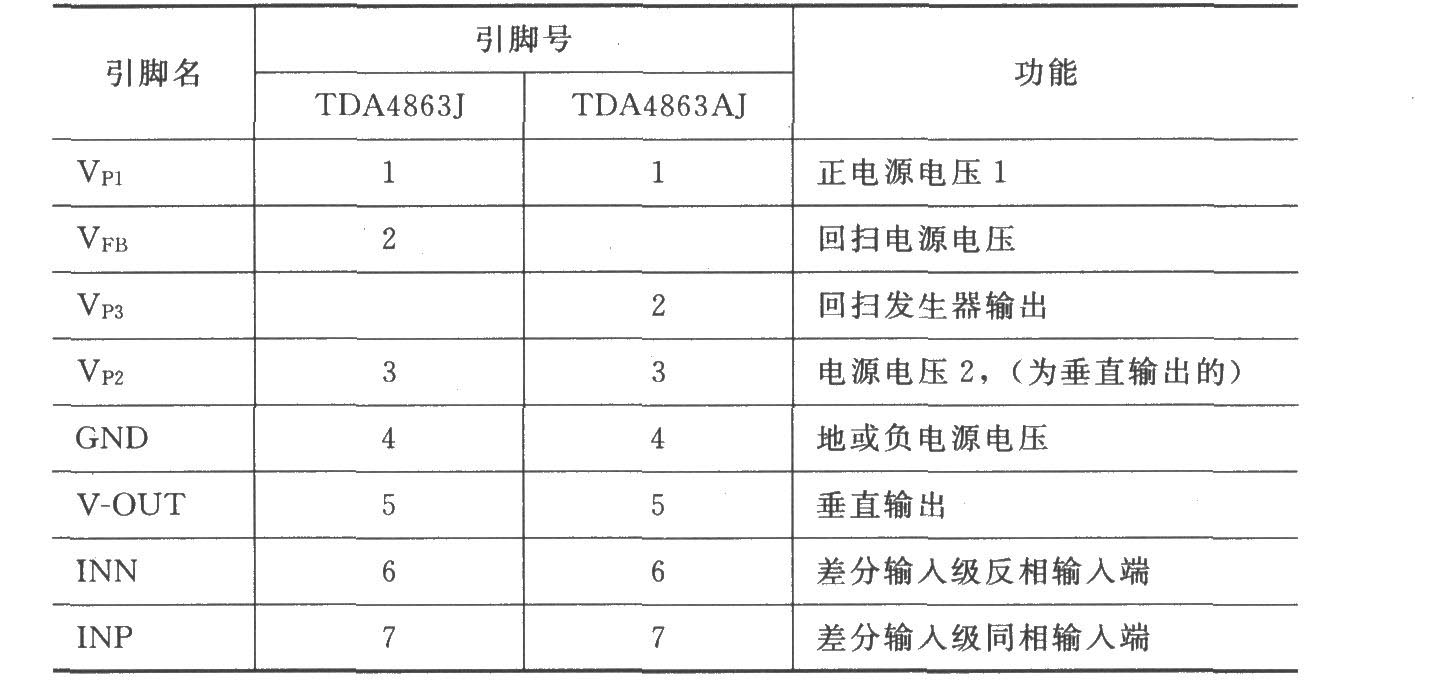

引脚功能：
