全桥电流驱动垂直偏转放大器TDA4866

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

简介TDA4866是用于90o彩色垂直偏转系统的功率放大器，垂直偏转频为率50～160Hz。电路提供一个高CRMM电流驱动输入。由于两个输出级采用电桥结构，所以偏转线圈由DC耦合完成，为连接偏转控

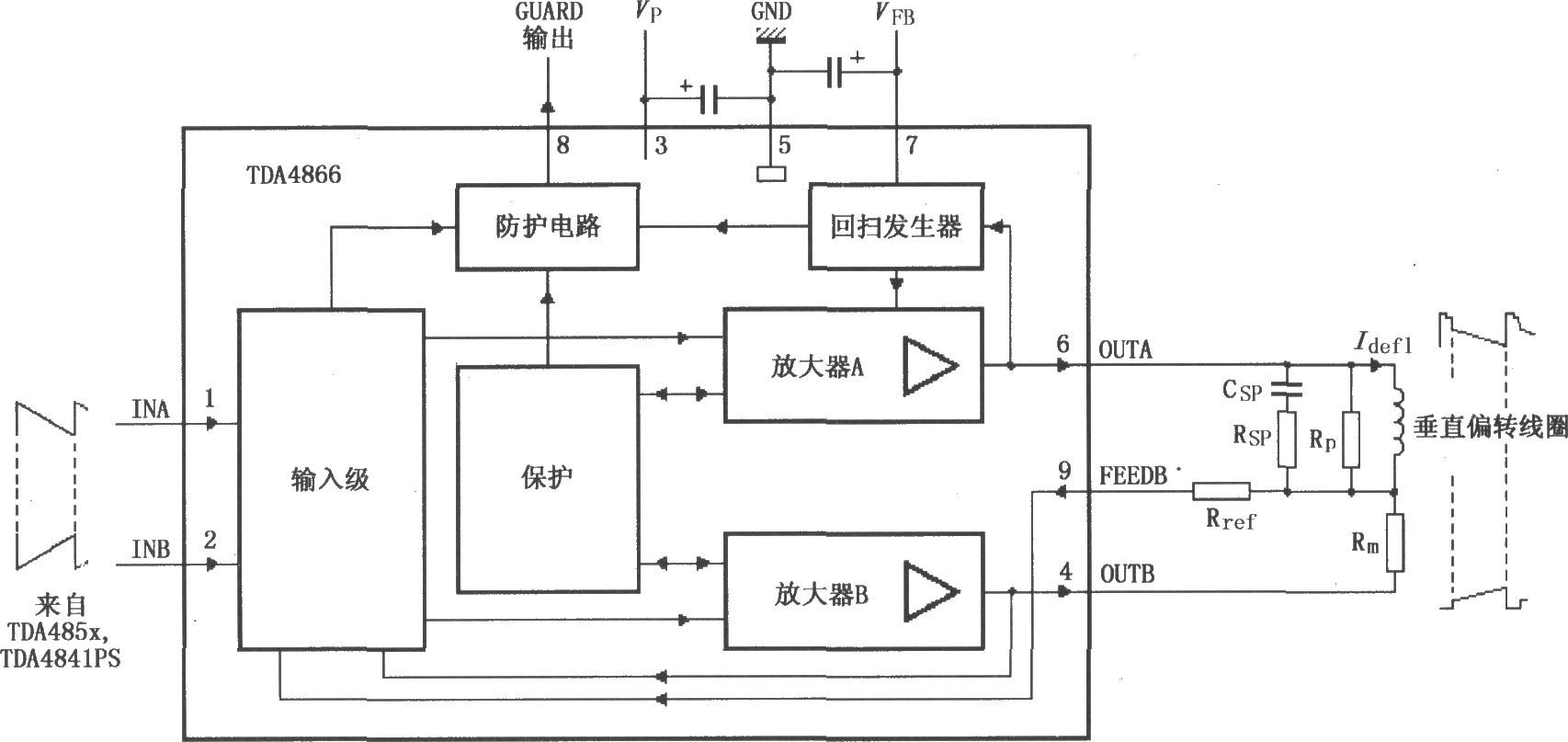

TDA4866是用于90o彩色垂直偏转系统的功率放大器，垂直偏转频为率50～160Hz。电路提供一个高CRMM电流驱动输入。由于两个输出级采用电桥结构，所以偏转线圈由DC耦合完成，为连接偏转控制器TDA485X、TDA4841PS提供极好的解决方案。TDA4866的引脚排列及引脚功能如图所示。全桥电流驱动垂直偏转放大器TDA4866 内不框图：
