LVDMOS全桥垂直偏转输出电路TDA8358J

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

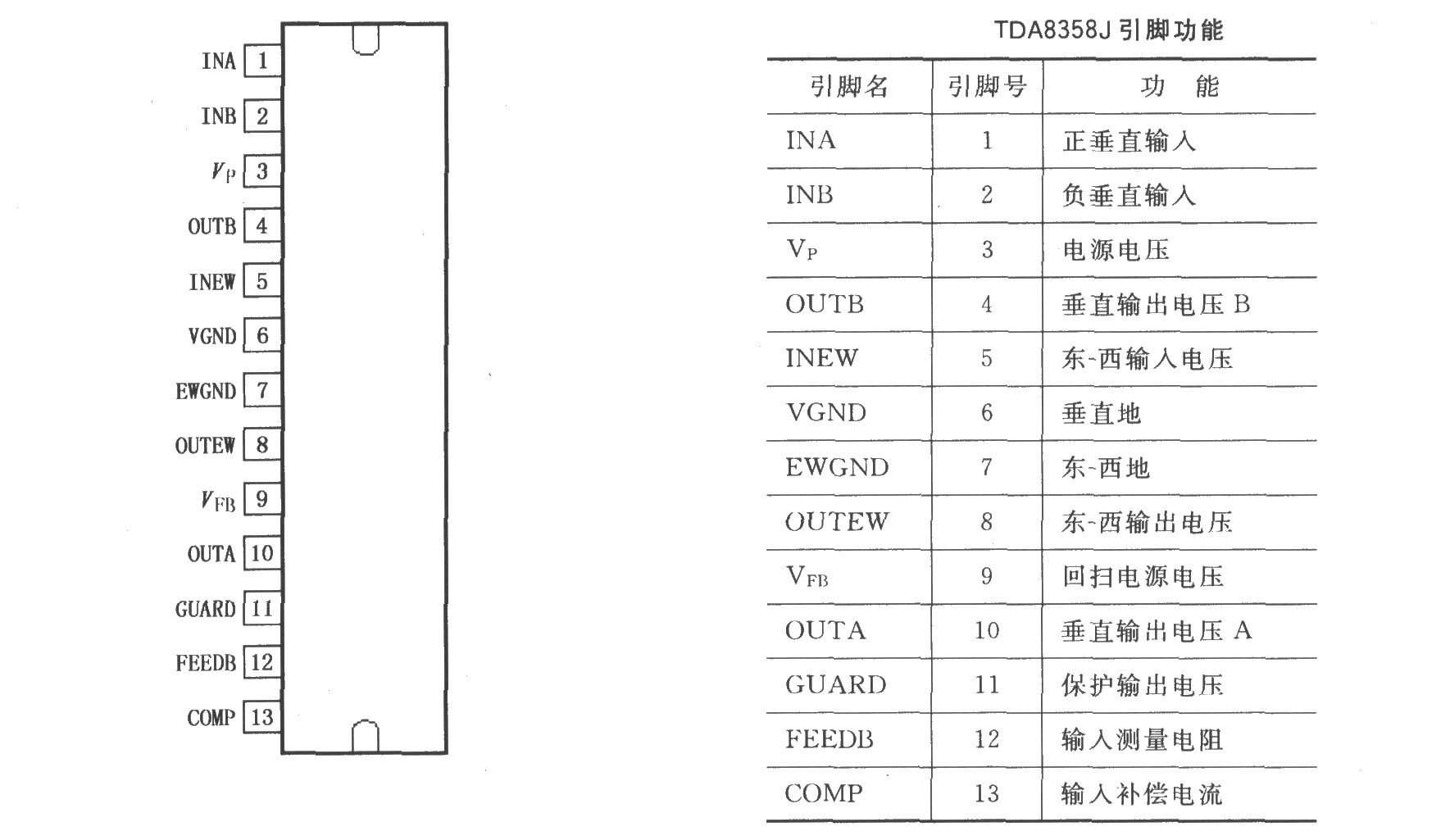

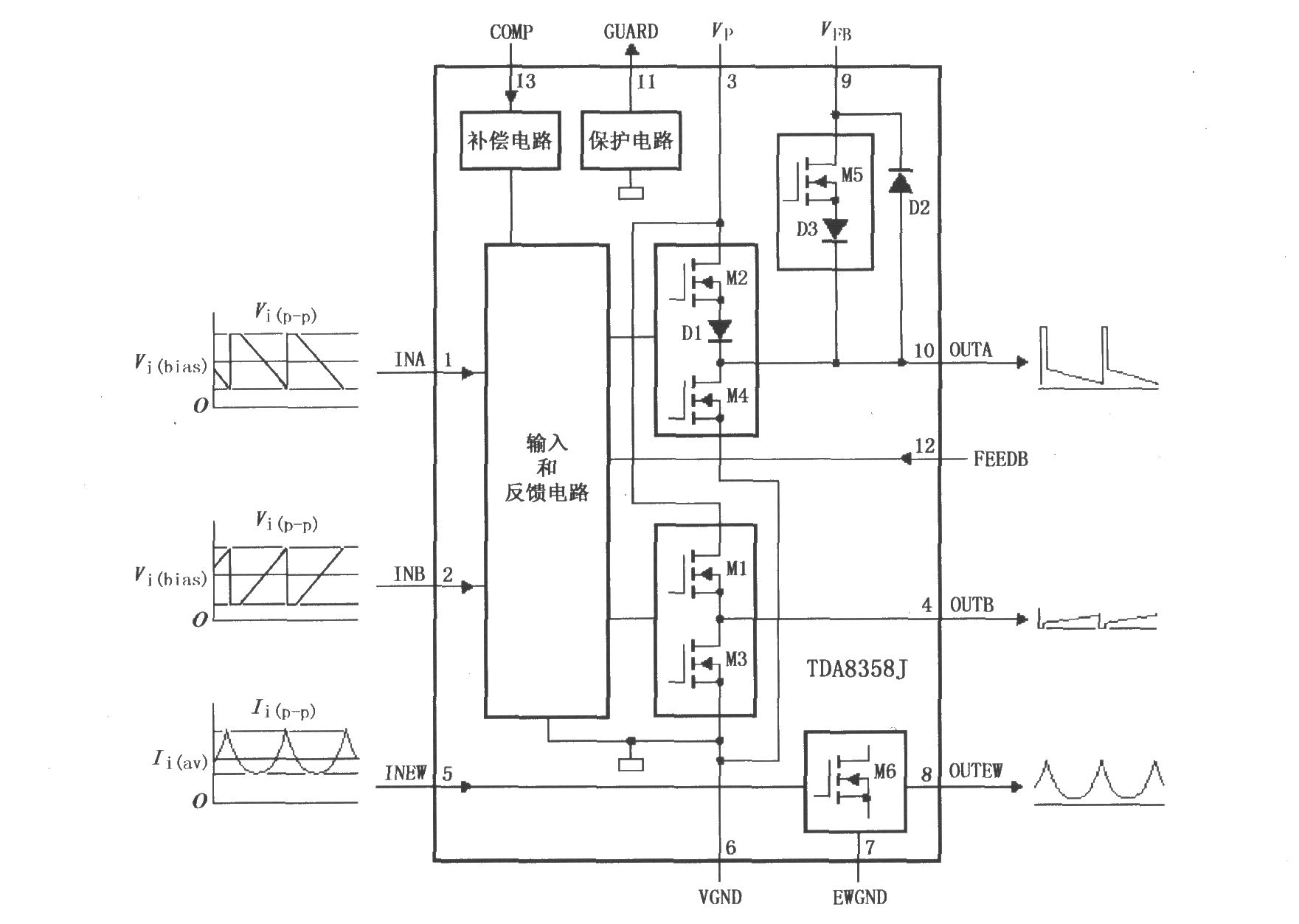

简介TDA8358J是90o和110o彩色偏转系统的功率电路，可用于4:3和16:9显像管。电路提供一个DC驱动垂直偏转输出电路，东-西输出级能够为二极管调节器吸入电源电流。TDA8358J的引脚排列及功能如图
