具有输入缓冲放大的可变增益放大器VCA2614

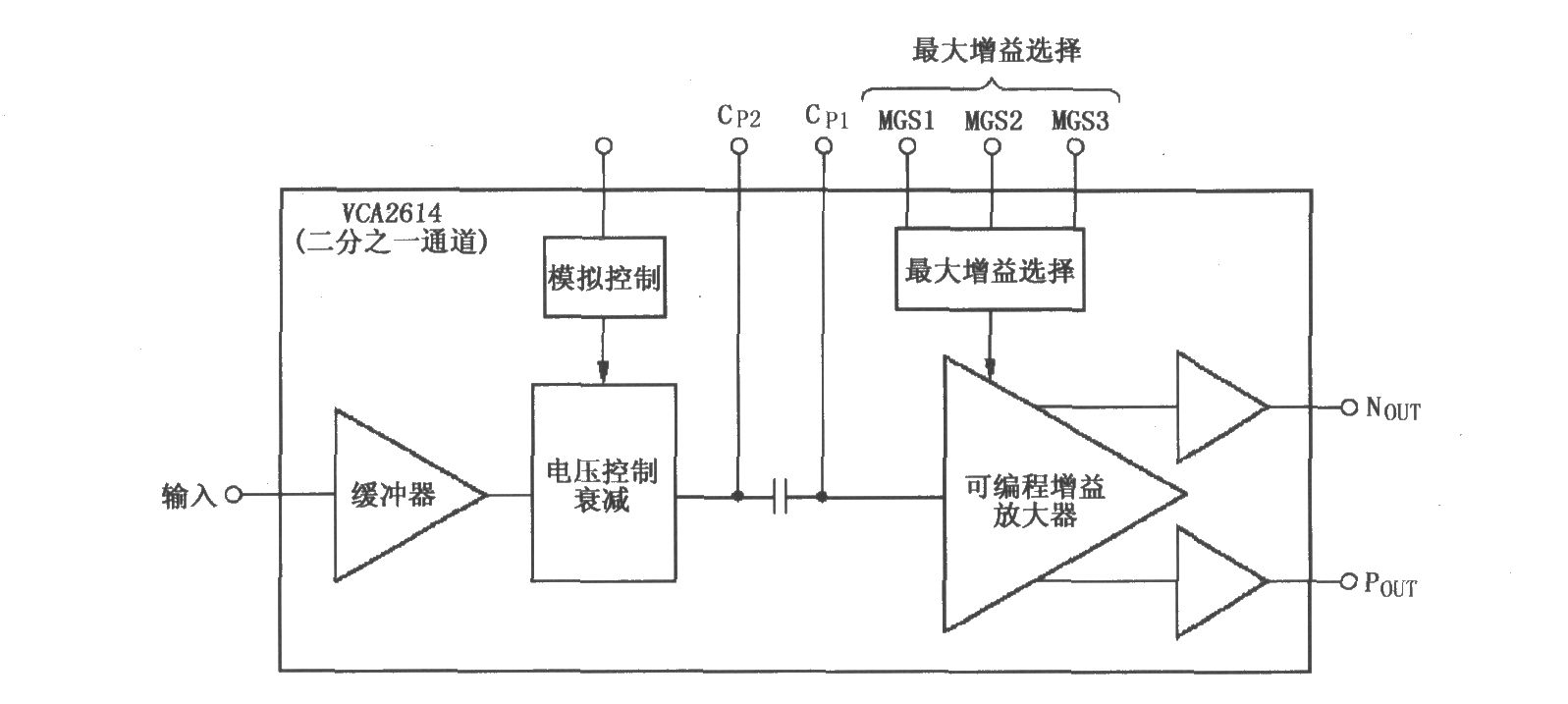

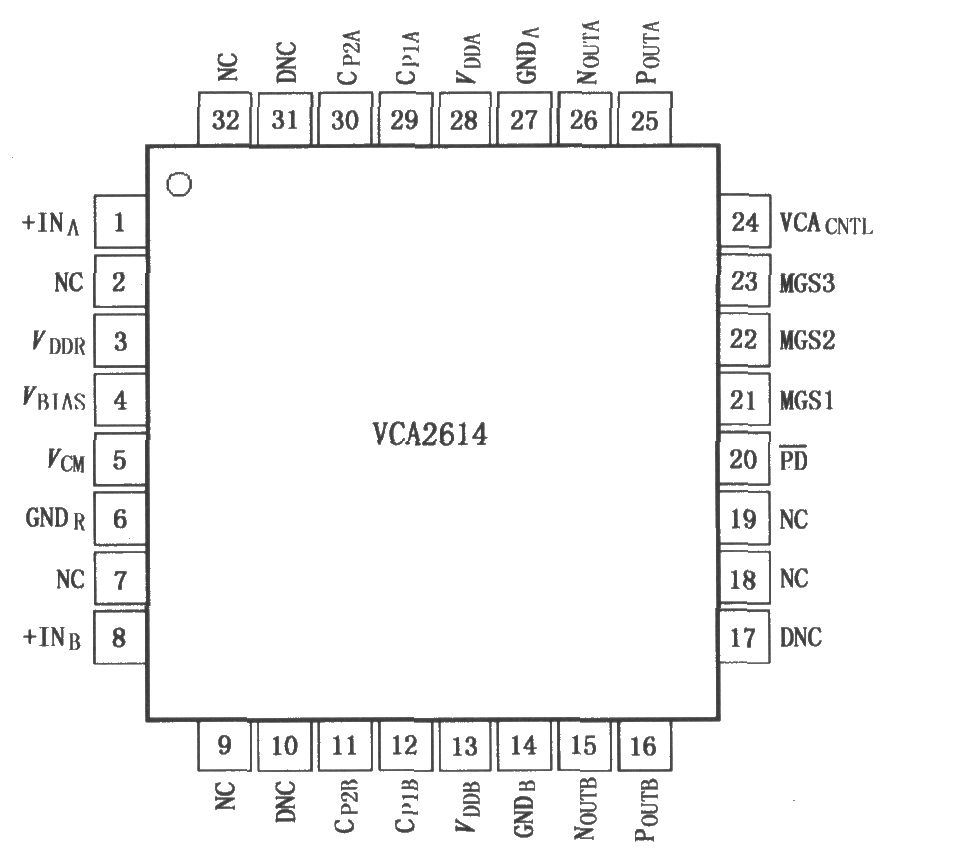

VCA2614是高集成度、双接收通道、具有模拟增益控制的可变增益放大器(VGA)，其VGA部分包含电压控制的衰减器(VCA)和可变增益放大器(PGA)。PGA的增益和增益范围数字可编程，可以实现增益范围从0dB到使用者通过外部连接确定的最大值。单端单位增益输入缓冲器提供高输入阻抗，VGA输出既可以差分模式也可以单端模式用于驱动高性能的ADC。VCA2614内部独立的电源关闭脚可减小功耗。VCA2614有着低窜扰和显著的低失真特性，具有低噪声和增益范围可编程特性，可用于对于噪声要求严格的许多通用性模块。VCA2614采用TQFP-32封装，其引脚排列如图所示。 等效电路：
