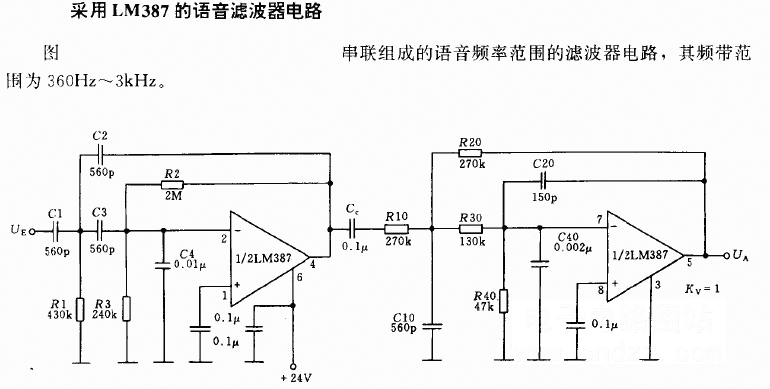

• 采用LM387的语音滤波器电路

  线性放大

  采用LM387的语音滤波器电路...

  阅读更多

• 由MAX4100／4101构成的同相增益电路

  线性放大

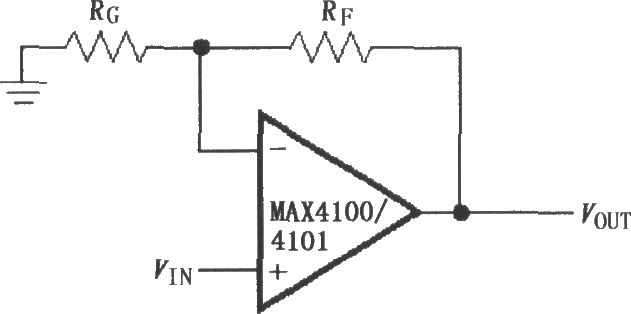

  如图所示为由MAX4100／4101构成的同相增益电路，放大器增益由RF与RG的比值确定，且不会影响放大器的频率补偿。VOUT=(1 RF／RG)VIN。...

  阅读更多

• 由MAX4100／4101构成的单位增益缓冲电路

  线性放大

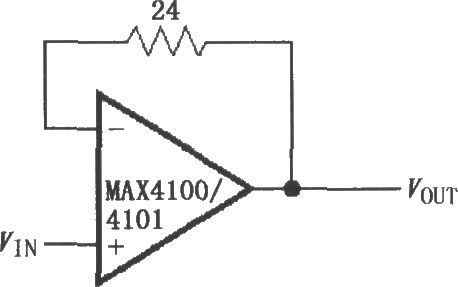

  如图所示为由MAX4100／4101构成的单位增益缓冲电路。该电路采用小电阻(24Ω)置于放大器反馈回路中构成单位增益缓冲器，使电路的带宽达到最大，且具有低的过冲和快速建立时间；同时...

  阅读更多

• 由MAX4450／4451构成典型的反相放大电路

  线性放大

  如图所示为由MAX4450／4451构成典型的反相放大电路，VOUT=(RF／RG)VIN。推荐电阻及带宽、增益等参数见下表。 由MAX4450／4451构成典型的反相放大电路...

  阅读更多

• 设置宽带跨导型运算放大和缓冲器OPA660静态电流

  线性放大

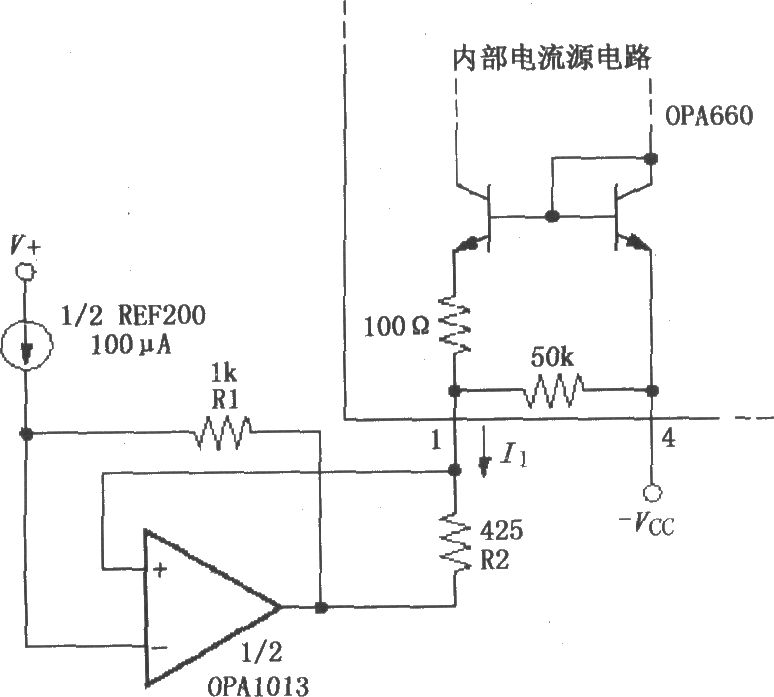

  如图所示为设置OPA660静态电流的控制环路电路。采用l／2REF200基准电流源与运放OPA1013在R1上产生100mV电压，环路迫使在R2同样也产生100mV电压，OPA660总的静态电流约为85I1，I1为流出1脚的电...

  阅读更多

• 由MAX4100／4101构成的驱动电容性负载电路

  线性放大

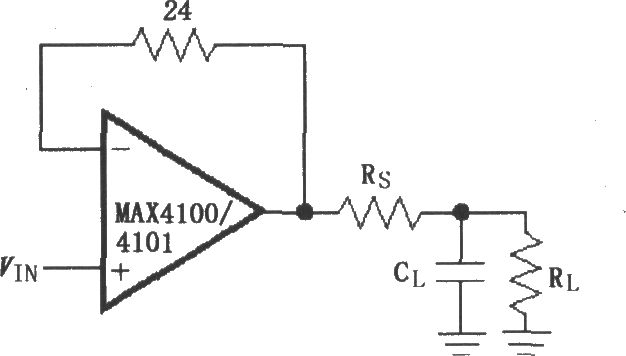

  如图所示为由MAX4100／4101采用隔离电阻Rs构成的驱动电容性负载电路。MAX4100／4101最大允许电容性负载分别为5pF和20pF，超过就有可能出现过冲振铃和振荡。该电路在输出端与负载之间加了...

  阅读更多

• 双宽带跨导型运算放大器OPA2662的静态电流设置曲

  线性放大

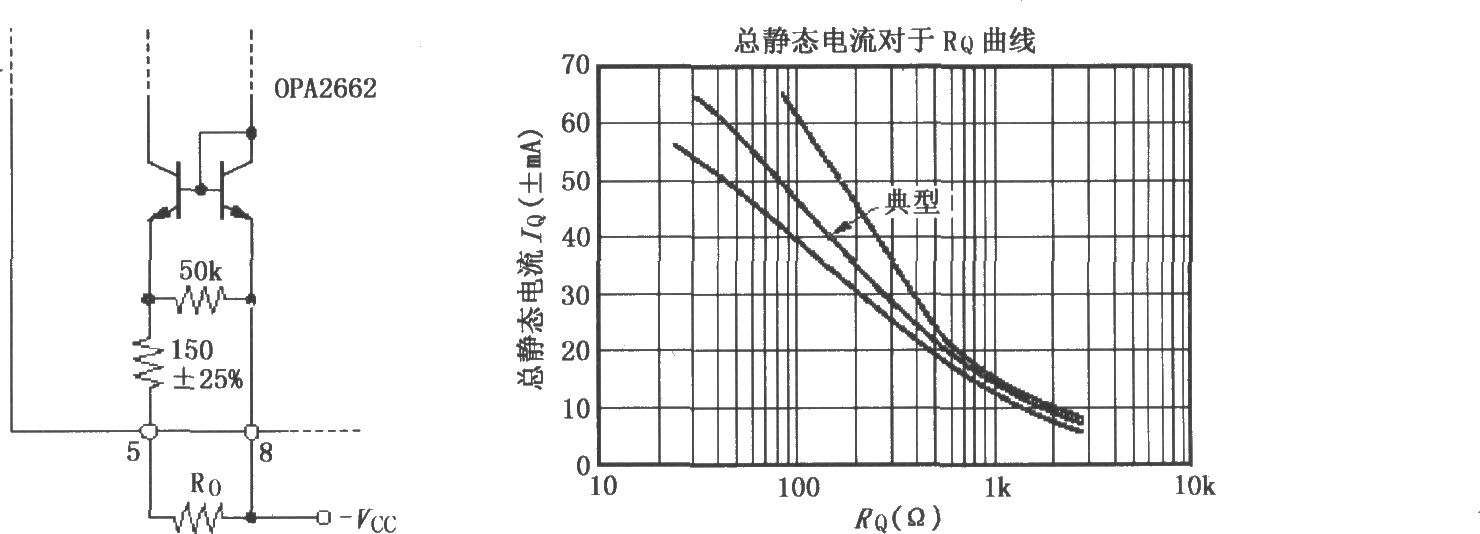

  如图所示为OPA2662的静态电流设置曲线与电路。改变OPA2662外部5脚与-VCC之间的连接电阻RQ，可以改变芯片总的静态电流IQ，图中曲线反映了两者之间的关系。当变化电阻RQ时同时影响OPA26...

  阅读更多

• OPA660宽带跨导型运算放大和缓冲器

  线性放大

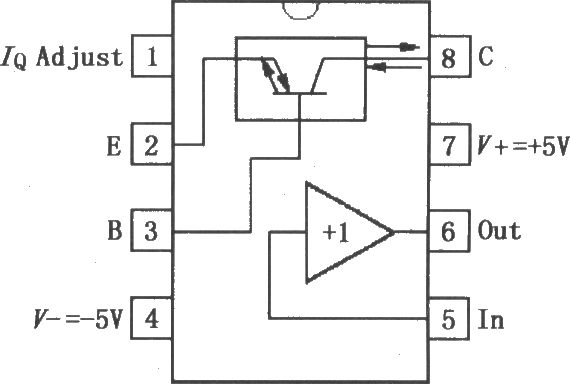

  OPA660是为宽带系统而设计的通用型集成电路，包括高性能视频、RF、IF电路。OPA660内部包含一个宽带双极性电压控制电流源和电压缓冲放大器，电压控制电流源或跨导型运算放大器(OTA)可...

  阅读更多

• MAX4102／4103低功率视频运算放大器

  线性放大

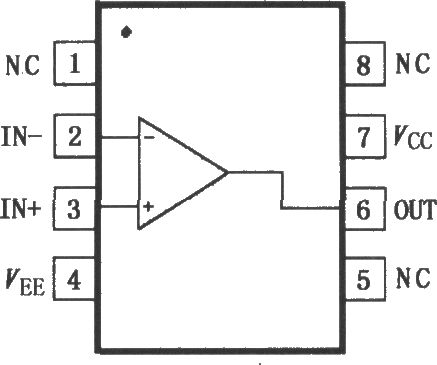

  MAX4102／4103运算放大器具有高速和极低的差分增益及相位误差性能，工作时仅消耗5mA电源电流。MAX4102是单位增益稳定补偿，MAX4103是闭环增益补偿(Avcl=2V/V或更大)。MAX4102／4103具有宽频带...

  阅读更多

• 由OPA2662构成的单端输入、双端输出差分线驱动器

  线性放大

  如图所示为OPA2662构成的单端输入、双端输出差分线驱动器电路。利用双运放OPA2662中内含两个同样的放大器构成图中电路，将OTA2输入7脚通过100电阻接地，OTA1输入端2脚作为输入端，单端...

  阅读更多
