变频器驱动模块如何测量？

    检查驱动模块的最好方法是用示波器测量其输入端和输出端的波形。但在测量时必须注意：由于驱动模块的输出端是和直流高电压相连的，而直流高压又是和三相电源相连的，如图6-11所示。图中，当三相电源中任意一相(R、S、T)为“-”时示波器的地端都将通过二极管和电源的相线相连接，形成短路。因此，示波器和驱动模块的输出端之间应通过隔离器隔离。如无隔离器，则至少也应将示波器的地端用电容器隔离。

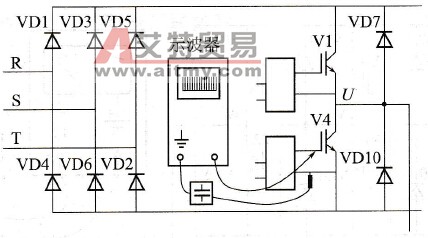

    图6-11    示波器的隔离
