变频器采用铁箱屏蔽降低射频干扰电路图

来源:艾特贸易2017-06-04

简介输入连线、输出连线及变频器本身都会产生射频干扰,在输入、输出两侧都设置噪声滤波器,并用铁制器皿屏蔽,则可降低射频干扰。变频器与电动机的连线应尽可能地短。铁箱屏蔽降

    输入连线、输出连线及变频器本身都会产生射频干扰,在输入、输出两侧都设置噪声滤波器,并用铁制器皿屏蔽,则可降低射频干扰。变频器与电动机的连线应尽可能地短。铁箱屏蔽降低射频干扰措施电路如图2-25所示。

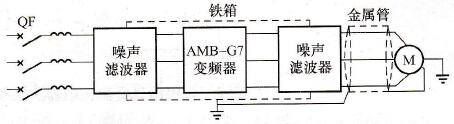

采用铁箱屏蔽降低射频干扰电路图

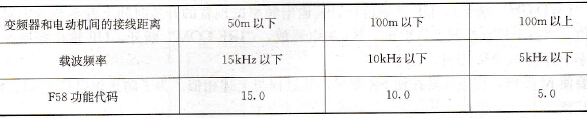

    图2-25    采用铁箱屏蔽降低射频干扰电路图    变频器与电动机间的接线距离越长,载波频率越高,其电缆上的高次谐波漏电流越大。漏电流会对变频器及其附近的设备产生不利的影响,因此应尽量减小漏电流。变频器和电动机间的接线距离与载波频率的关系见表2-5。    表2-5    变频器和电动机间的接线距离与载波频率的关系变频器和电动机间的接线距离与载波频率的关系
