变频器中PID调节功能如何预置？

    PID功能预置与目标值给定步骤如下。    (1) PID功能预置    通过参数预置使变频器的PID功能有效。当变频器完全按P、I、D调节的规律运行时，其工作特点如下。    ①变频器的输出频率只根据控制量实际值与目标值比较的结果进行调整，所以，频率的大小与被控量之间并无对应关系。    ②变频器的加、减速过程将完全取决于由P、I、D数据所决定的动态响应过程，而原来预置的“加速时间”和“减速时间”将不再起作用。    ③变频器的输出频率始终处于调整状态，因此显示的频率常不稳定。    (2)目标值的给定    ①键盘给定 由于目标信号是一个百分数，所以可由键盘直接给定。    ②电位器给定如图7-17所示，目标信号从变频器的频率给定端输入。但这时，由于变频器已经预置为PID运行方式，所以，在通过调节电位器来调节目标值时，显示屏上显示的仍是百分数。

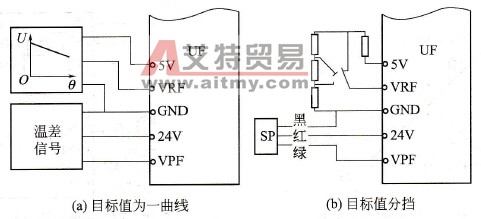

    图7-17    变量目标值给定    ③变量目标值给定在生产过程中，有时要求目标值能够根据具体情况进行适当调整。    (3)实例    ①中央空调的循环冷却水进行变频调速时，是根据出水温度和进水温度之差（温差）来调节冷却水的流量的。但为了进一步节省能源，用户提出，当进水温度较低（从而环境温度也较低）时，温差的目标值可以大一些（即冷却水的流速慢一些），而当进水温度较高（环境温度也较高）时，温差的目标值应小一些（冷却水的流速快一些），以保证其对主机的冷却效果。所以，其目标值如图7-17(a)所示，是一个随温度而变的曲线。    ②注塑机油泵电动机进行变频调速时，要求实现恒油压控制。但对于不同的原材料，油压的目标值也不一样。因此，可以将目标值分成若干挡，如图7-17 (b)所示。
