如何抑制变频器对微机控制板的干扰？

    答：在控制系统中，多采用计算机或PLC进行控制，在系统设计或者改造过程中，一定要注意变频器对计算机或PLC的干扰问题。变频器产生的传导和辐射干扰，往往导致系统工作异常，因此需要采取必要的措施。    (1)良好的接地：电动机等强电控制系统的接地线必须通过接地汇流排可靠接地，计算机或PLC的屏蔽地最好单独接地。对于某些干扰严重的场合，应将传感器、I/O接口屏蔽层与计算机或PLC的控制地相连。    (2)给计算机或PLC的电源加装电磁干扰滤波器、共模电感、高频磁环等。如图5-17所示，可以有效抑制传导干扰。另外，在辐射干扰严重的场合，如周围存在GSM或者移动电话机站时，应对计算机或PLC添加金属网状屏蔽罩进行屏蔽处理。

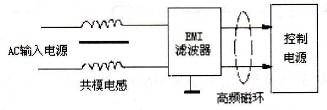

    图5-17    计算机或PLC的电源抗干扰措施    (3)对模拟传感器检测输入和模拟控制信号进行电气屏蔽和隔离。在变频器组成的控制系统设计过程中，尽量不要采用模拟控制，因为变频器一般都有多段速设置、开关频率量输入、输出，可以满足要求。如果必须采用模拟量控制时，控制电缆必须采用屏蔽电缆，并在传感器侧或者变频器侧实现远端一点接地。如果干扰仍旧严重，可以采用标准的DC/DC模块，或者采用U/f转换、光耦隔离的方法。
