变频器在煤气发生炉增压机中的应用电路图

    煤气发生炉上使用的增压机（也称排送机），其主要功能是通过全速运行来保证用户明焰烧制所需加压压力。以往，由人工调节增压机进口阀挡板开度的大小，以控制加压压力的大小，因此工人劳动强度高，很难满足用户或工艺负荷变化时所需的增压压力稳定要求。为了节约能耗，稳定增压机排送压力，可采用图5-19所示的电路，给增压机加装变频器与变送器，对压力实行闭环自动控制。

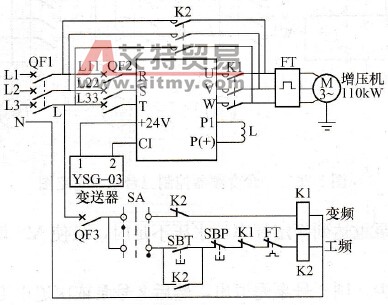

    图5-19    变频器在煤气发生炉增压机中的应用电路图    (1)工作原理。煤气增压离心鼓风机的型号是M180-2300，流量4813～12644m³/h，全压23693～22485Pa，主轴转速2900r/min，介质温度20℃，介质密度1.2kg/m³。配用三相异步电动机型号Y310S-2．电压380V，功率110kW，电流200A，频率50Hz，转速2980r/min。变频器选用JP6C-T9-110型，内置PID控制功能，与传感器YSG-03电感微压变送器配合，实现闭环自动检测与控制工艺负荷的压力值，以满足生产要求。YSG-03工作电源直流24V，输出信号直流4～20mA，负载电阻≤250Ω。变频器内部预先设置工艺负荷所需的压力，与YSG电感压力变送器的实际测量值相比较，通过变频器内置的PID算法运算，实现闭环控制，自动调整排送机所需的运转速度，从而实现变频器频率的大小与增压机排送压力的大小相对应，保证增压压力大小的稳定，防止产生压力波动（此时增压机进出口阀门挡板全开足）。    (2)参数设置。各种参数设置调试相当简单，除了常规的变频器与相应电动机相匹配的各项功能参数调整好以外，对于自动控制，主要应调整好变频器的压力设定值，加、减速时间以及相应的比例、积分、微分增益设定（视生产过程系统可现场调整），就能实现生产过程的自动检测与压力控制。    调节变频器的频率即可调节排送机增压压力的大小，事实上也就是改变排送机排送量的大小。因而，当用户工艺负荷减至排送量的1／3以下时，要使排送设备及管道不发生喘振，只需通过变频器来改变排送机增压压力的大小，无需将多余量放入空中，就能使变频器与增压机正常工作。采用这项措施后，实现了节能降耗要求，提高了系统的自控水平。
