变频器录放语言报警电路图

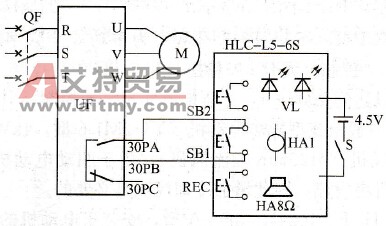

    录放语言报警电路可以任意设定语言内容，又可以根据需要修改，随录随放，语音长久保存，非常方便。其电路如图5-17所示。
    图5-17    变频器录放语言报警电路图    芯片、存储器、传声器（话筒）B1、电阻器、电容器、扬声器HA、发光二极管等电子元器件都组装在一块印制电路板上，最后按图安装即可使用。    HFC-15-6S是由三只按键控制的：REC为录音键，按住它对着传声器HA1讲话，则可把语音原原本本地“记”住；SB1、SB2为放音键，其中SB1为电平控制放音键，按住它不松手，喇叭会反反复复地播放出录音，直至松手为止。将变频器的报警继电器输出触点并连在SB1的两端，起按住SB1的作用，实现报警播音。
