变频器固定语言报警电路图

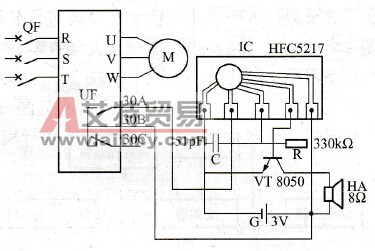

    变频器固定语言报警电路如图5-16所示。
    图5-16    变频器固定语言报警电路图    图中的集成电路IC是一块固定语言集成电路，采用CMOS工艺制造，属于大规模集成电路，其内部较为复杂，通常采用软封装形式。IC的品牌（型号）颇多，内储的语言是固定不变的，如图示的HFC5 217内部只储有“注意气压”语句。假设变频器UF用于某种与气压有关的装置，一旦出现报警，UF工作，其内部继电器动作，30A与30B闭合，触发IC工作，扬声器HA便会发出“注意气压”的警告。    有关固定语言集成电路可参阅《经典集成电路400例》和《经典晶体管电子线路300例》二部书（均为机械工业出版社出版）。
