变频器在发电厂煤机制粉系统中的应用图

    发电厂给煤机是电厂制粉系统中的重要组成部分，是电厂重要的辅助动力设备，其主要任务是为制粉系统磨煤机提供原料。制粉系统工艺流程如图5-14 (a)所示。    根据给煤机稳定运行的重要性，采用冗余控制系统。系统功能框图如图5-14 (b)所示。    电气回路由空气开关、接触器、中间继电器、电流互感器、端子排、电缆等组成。变频器用双回路电源供电，当一路电源工作时，另一路电源作备用电源处于热备用状态。当工作电源失电或发生故障时，自动投入备用电源。    变频调速系统电路图如图5-14 (c)所示。    采用变频器的优点有能实现软起动，起动电流小且平稳，能减少对电网和设备的冲击，能连续无级调节给煤机的速度，能给煤机长期运行在30Hz，节约能源，具有多种保护功能，易于维护、维修，符合工厂自动化的发展趋势。

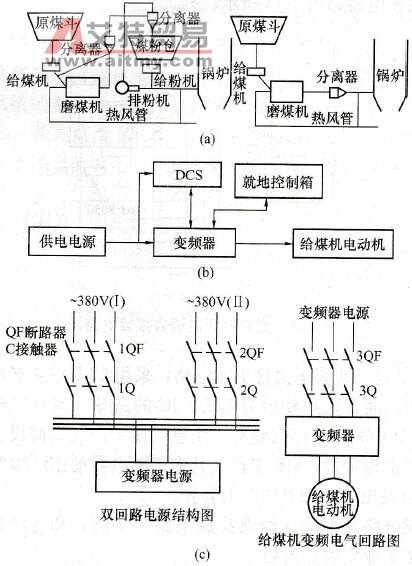

    图5-14    变频器在发电厂煤机制粉系统中的应用图    (a)工艺流程图；(b)系统功能图；(c)调速系统电路
