变频器在冷冻装置中的应用图

    随着人们生活水平的日益提高，许多百货商店和蔬菜市场都配有冷冻玻璃冰柜和装置，从而使销售的货物能够长期保鲜。冷却装置系统的结构如图5-13 (a)所示，控制原理如图5-13 (b)所示。    采用变频器调速冷却水泵电动机的冷冻装置控制系统具有控制方式简单，运行可靠和操作方便等优点。由于节约电能效果显著，该系统的应用对企业降低能耗，提高经营效益有重要意义。

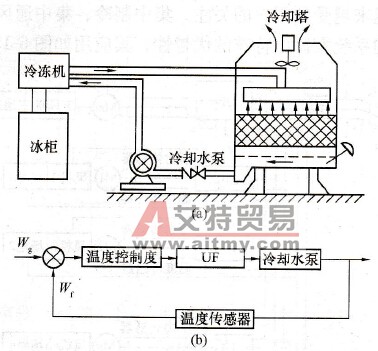

    图5-13    变频器在冷冻装置中的应用图    (a)装置示意图；(b)系统图    Wg-冷却水设定温度值；Wf-冷却水实际温度值
