变频器用于络筒机电气原理图

    用变频调速器改装的自动络筒机具有控制灵活、调速简便、便于微机集中控制和能用PLC控制的优点，深得用户的欢迎。    采用变频器的新型自动络筒机系统框图如图5-12所示。每个变频器控制一个单锭的工作，并通过通信口实现与控制台及其他变频器的数据通信，从而完成集中操作、参数设定、纱长统计、络筒个数统计、转速调整等功能。工作过程中任何一台单锭停车，并不影响系统其他锭子的正常工作。断纱或清纱信号可使变频器停车，待捻接后重新按运行键可继续工作。

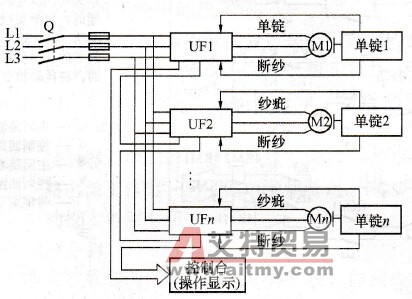

    图5-12    变频器用于络筒机电气原理图
