变频器用于陶瓷抛光机电气原理图

    变频器用于陶瓷抛光机电气原理如图5-11所示。    图5-11 (a)所示为横梁摆动式抛光机，由一台3kW减速电动机带动凸连杆牵引。如图5-11 (b)所示为该抛光机采用变频器控制电路图。采用变频器后能控制摇摆拖动电动机M，增大了调速范围，提高承受频繁起停电流的冲击能力。图中设计了横梁限位停摆延时电路，使得横梁摆动停留时间可调，使抛光磨头在大规格砖块上各部位的抛光时间可合理调配。

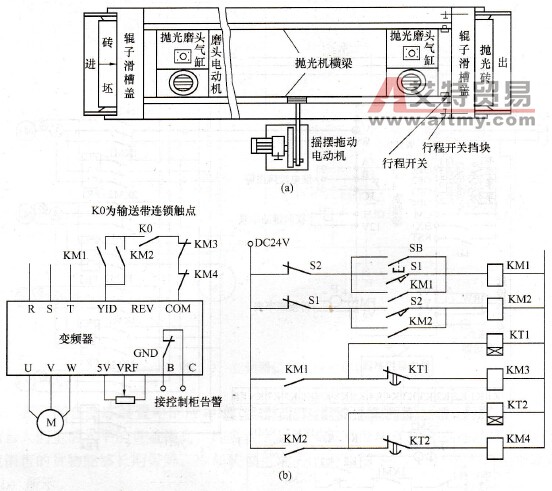

    图5-11    变频器用于陶瓷抛光机电气原理图    (a)横梁摆动式抛光机结构图；(b)变频器控制抛光机电路
