SB61P变频器一拖四电路图
来源：艾特贸易2017-06-04
简介图5-8所示为过程控制PID模式下SB61P一拖四加软起动器运行模式。变频器先变频运行M4电动机，如果M4运行到50Hz时反馈值设定值，变频器通过软起动器起动M1变频运行；如果M1运行到50Hz时仍
图5-8所示为过程控制PID模式下SB61P一拖四加软起动器运行模式。变频器先变频运行M4电动机，如果M4运行到50Hz时反馈值>设定值，变频器通过软起动器起动M1变频运行；如果M1运行到50Hz时仍反馈值>设定值，切换M1工频运行，同时起动M2变频运行，如此类推至运行电动机满足设定值一反馈值。

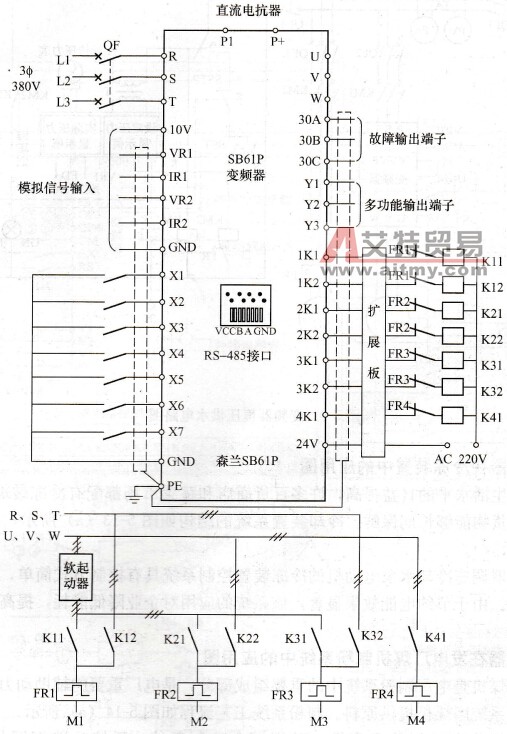

图5-8 SB61P变频器一拖四电路图
