BT40变频器步进运行及点动运行电路图

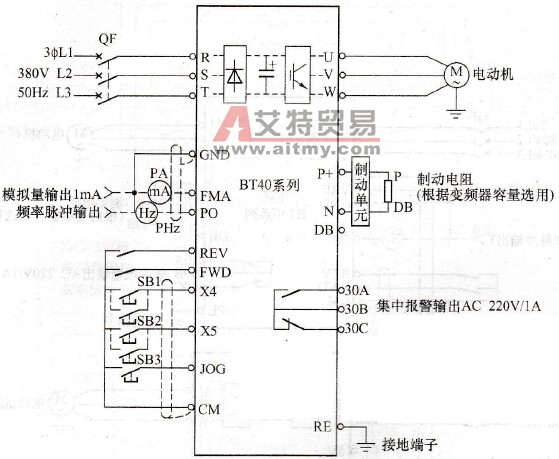

    BT40步进运行及点动运行电路如图5-4所示。本例中电动机未运行时点动有效。    运行／停止由REV、FWD端子的状态（即开关）来控制。其中，REV、FWD分别表示运行／停止与运转方向，当它们同时闭合时无效。
    图5-4    BT40步进运行及点动运行    转速上升／转速下降可通过并联开关来实现在不同的地点控制同一台电动机运行，由X4、X5（如图0-2所示）的状态（开关）确定，虚线即为设在不同地点的控制开关。    点动操作由SB3执行。
