变频器主电路的几种常见结构

    前面艾特贸易网已经介绍了几种常用的直流电路和逆变电路。虽然将这些整流电路和逆变电路进行不同的组合时可以得到不同的变频器主电路，但由于各种实用方面的原因，目前在变频器中得到应用的主电路主要有以下五种基本形式：    (1) PWM晶体管变频器；    (2) PWM GTO晶闸管变频器；    (3)电压型(PAM)晶闸管变频器；    (4)电流型晶闸管变频器；    (5) PAM晶体管变频器（斩波方式）。    图3-14~图3-18给出了这几种主电路的基本结构。

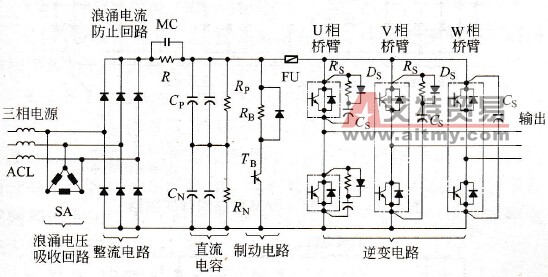

    图3-14    PWM晶体管变频器

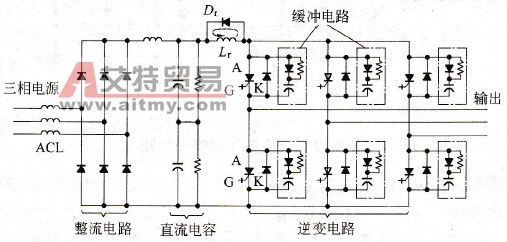

    图3-15    PWM GTO晶闸管变频器

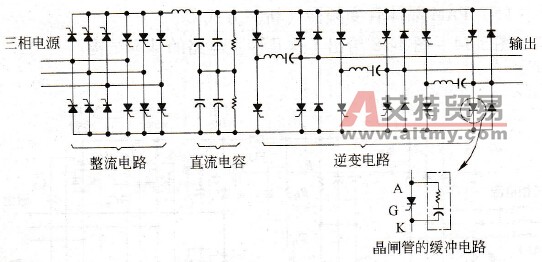

    图3-16    电压型(PAM)晶闸管变频器

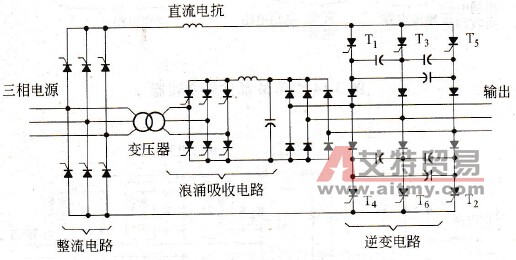

    图3-17    电流型晶闸管变频器

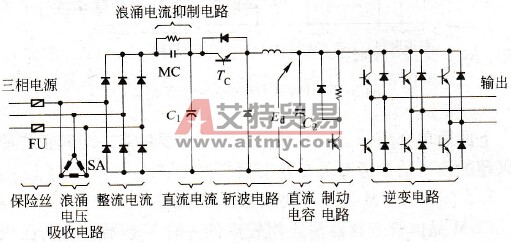

    图3-18    PAM晶体管变频器（斩波方式）
