变频器制动电路的工作原理

    图3-13所示制动电路的工作原理为：当检测到直流电压Ed超过规定的电压上限时，晶体管开通，并以IR=Ed/R的放电电流进行放电；而当检测到直流电压Ed达到事先设定的某一电压下限时，则晶体管关断，电容重新进入充电过程，从而达到限制直流电压上升过高的目的。    在上述电路中，制动电阻R的大小决定了变频器的制动能力，因此必须根据系统的需要正确进行选择。关于制动电阻R的阻值选择，请参考艾特贸易网中的有关章节。

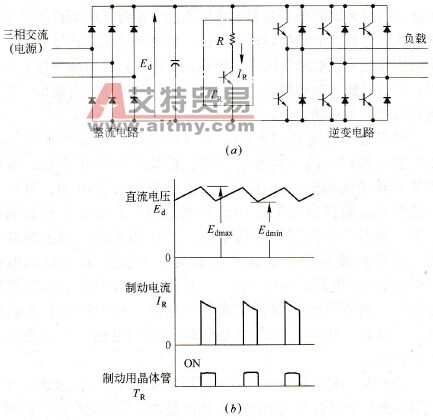

    图3-13    变频器制动电路工作原理
