西门子MM440变频器用BOP更改参数示例

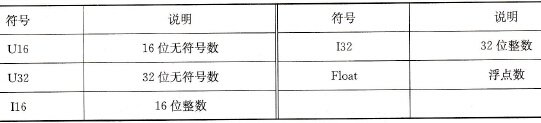

    下面艾特贸易网将介绍更改参数P0004数值的步骤，并以P0719为例说明如何修改参数的数值。    (1) MM4系列变频器参数的格式说明如下：    1)参数号P××××。是指该参数的编号，用0000～9999的4位数字表示。在参数号的前面冠以一个小写字母“r”时，表示该参数是只读的参数，它显示的是特定的参数数值，而且不能用与该参数不同的值来更改它的数值。其他所有参数号的前面都冠以一个大写字母“P”。这些参数的设定值可以直接在标题栏的最小值和最大值范围内进行修改。    2)参数的调试状态CStat。它可能有三种状态，即调试C、运行U、准备运行T，表示该参数在什么时候允许进行修改。对于一个参数可以指定一种两种或全部三种状态。如果三种状态都指定了，就表示在变频器的上述三种状态下，这一参数的设定值都可以进行修改。    3)数据类型。有效的数据类型见表2-1。    表2-1     有效的数据类型
    4)使能有效。表示该参数是否立即有效或者确认有效。如“立即”，表示可以对该参数的数值在输入新的参数后立即进行修改；如“确认”，则表示面板BOP或AOP上的P键被按下以后才能使新输入的数值有效地修改。    5)最小值、最大值和缺省值。指该参数可能设置的最小数值、最大数值和出厂设定值。    6)访问级。指允许用户访问参数的等级变频器。它共有四个访问等级，即标准级、扩展级、专家级和维修级。每个功能组中包含的参数号取决于参数P0003用户访问等级设定的访问等级（见图2-7和表2-2）。

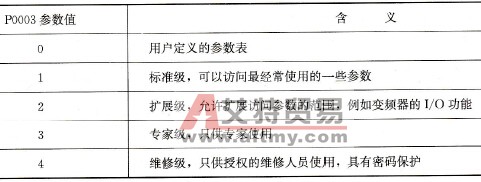

    图2-7    参数P0003的格式    表2-2    P0003的具体含义
    7)参数组。指具有特定功能的一组参数。    (2) P0004参数的格式与含义。图2-8所示为参数P0004的格式，其值从0～22分别代表不同的含义（见表2-3），按功能的要求筛选过滤出与该功能有关的参数，这样可以更方便地进行调试。参数P0004参数过滤器的作用是根据所选定的一组功能对参数进行过滤或筛选，并集中对过滤出的一组参数进行访问。

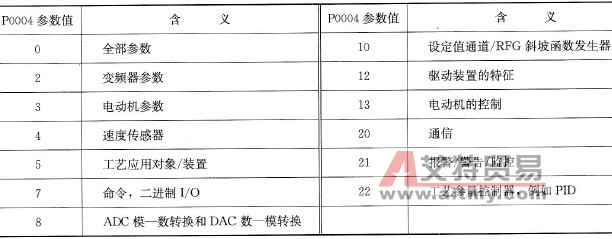

    图2-8    参数P0004的格式    表2-3    参数P0004的具体含义
    (3) P0719参数的格式。如图2-9所示为P0719参数的格式，它可以设定从0～65之间的无符号16位整数值(即U16)，其参数组为“命令”，最小值为0，最大值为66，访问级为3。与P0004不同的是，P0719还有一个索引号[3]，表示该参数是一个带索引的参数，并且指定了索引的有效序号。

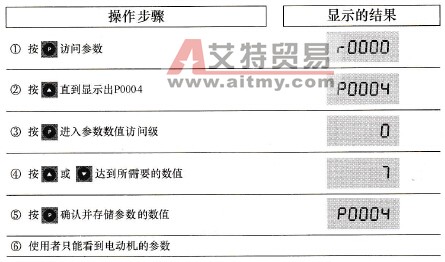

    图2-9    P0719的参数格式    (4)修改步骤。    1)改变参数过滤功能P0004参数为“7”，如图2-10所示。

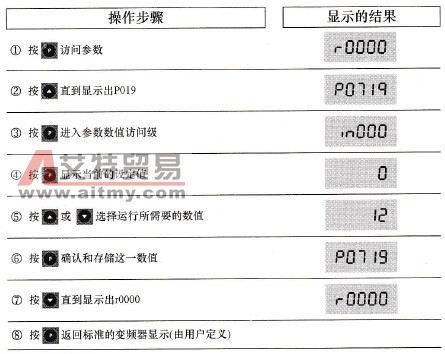

    图2-10    改变P0004参数    2)改变P0719参数为“5”，如图2-11所示。
    图2-11    改变P0719参数
