西门子MM440变频器的控制回路

    如图2-3所示为MM440变频器的控制回路，它包括2个模拟量输入、6个数字量输入、1个PTC电阻输入、2个模拟量输出、3个数字量输出、1个RS485端口。    (1)模拟量输入类型的选择。模拟输入1（即AIN1）可以用于0～10V、0～20mA和-10V～+10V；模拟输入2（即AIN2）可以用于0～10V和0～20mA。这些输入类型可以通过如图2-4所示的DIP开关进行拨码设定。    (2)模拟量输入当作开关量输入。模拟输入回路可以另行配置用于提供两个附加数字输入的DIN7和DIN8，如图2-5所示。

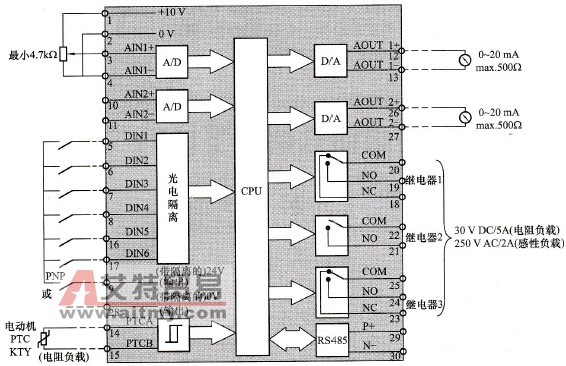

    图2-3    MM440变频器的控制回路
    图2-4    模拟量输入类型选择
    图2-5    模拟输入作为数字输入时外部线路的连接    当模拟输入作为数字输入时电压门限值为：1.75 V DC，OFF；3.70 V DC，ON。
