6SE70变频器功能块的基本概念

    在6SE70变频器中，大量的开环和闭环控制功能、通信功能以及监控和操作器控制功能可由在变频器软件中的功能块来完成。这些功能块可进行参数设置和自由连接。相互连接的方法相当于将各种不同功能单元用工程方法进行电气连接，即相当于使用电缆连接集成电路或其他元件，不同之处是功能块由软件看不是电缆来连接。    如图2-44所示为一个典型的功能块，其功能范围取决于它的专门任务，该功能块装备了输入参数、输出参数和在时隙中进行处理的参数。

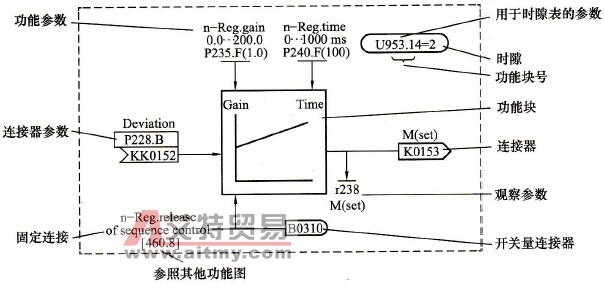

    图2-44    一个典型的功能块
