西门子6SE70变频器的基本操作概述
来源:艾特贸易2017-06-04
简介西门子变频传动产品 SIMOVERT MASTERDRIVES 通常以订货号 6SE70 开头,因此在很多场合又被称为 6SE70 变频器。 这里以通用 6SE70 变频器的配置为例介绍,图 2-41 和图 2-42 所示为外部接线。 从图

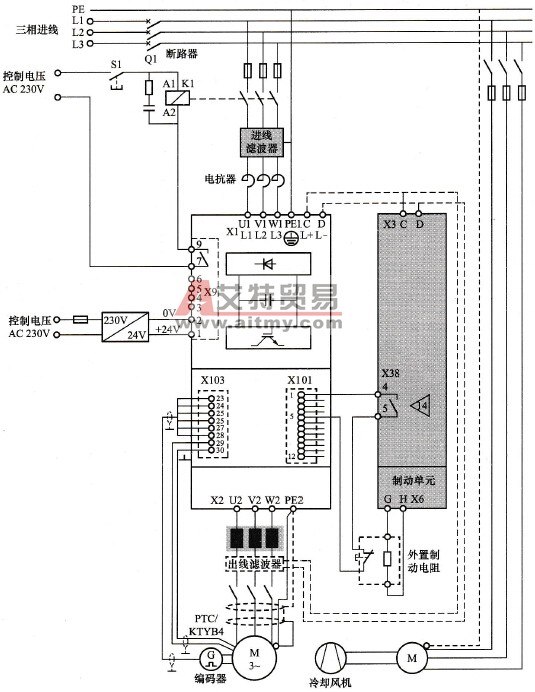

西门子变频传动产品SIMOVERT MASTERDRIVES通常以订货号6SE70开头,因此在很多场合又被称为6SE70变频器。 这里以通用6SE70变频器的配置为例介绍,图2-41和图2-42所示为外部接线。 从图2-41、图2-42中可以看出该变频器与MM4系列变频器相比有两个特殊端口: (1)控制端子排X9:安全停机功能。K80选件X9的1/2控制端子排与供电装置连接,需要外加一个24V直流电源。端子X9的7/9允许输出一个自由电势的数字信号,例如操作一个主接触器。 使用安全停机功能,其安全延迟可被用来中断变频器功率部分中传送脉冲的电源,这样保证了变频器驱动连接的电动机运行,最终确保安全。 (2)X300串行接口:串行接口用于连接OPIS操作面板或PC机,根据RS232或RS485协议操作。表2-12所示为X300串行接口九针的定义。 图2-41 6SE70变频器的外部接线(一)

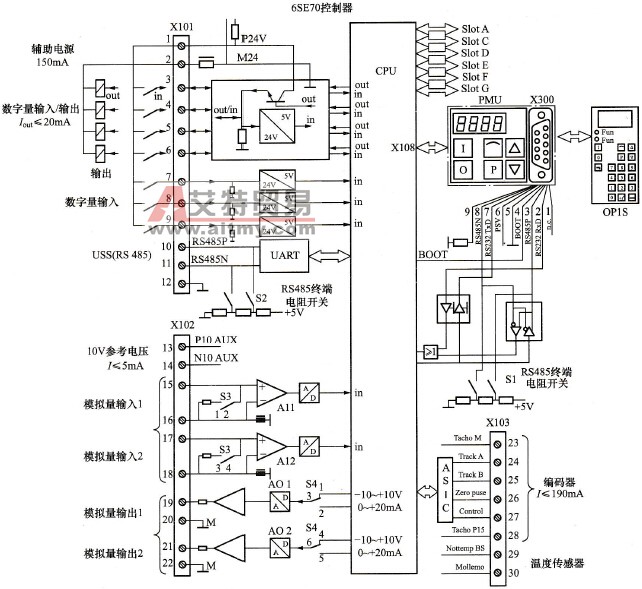

图2-42 6SE70变频器的外部接线(二) 表2-12 X300串行接口九针的定义 针 名 称 意 义 1 —— —— 2 —— —— 3 RS485P 通过RS485接口的数据 4 —— —— 5 N5V 地 6 P5V 5V辅助电源±5%,200mA 7 —— —— 8 RS485N 通过RS485接口的数据 9 —— 参考电位
