6SE70变频器参数菜单的基本概念

    在6SE70变频器中，参数可以根据不同组合进行菜单选择，如图2-49所示。其中PMU只能看到1级菜单，而OPIS则可以看到全部菜单。

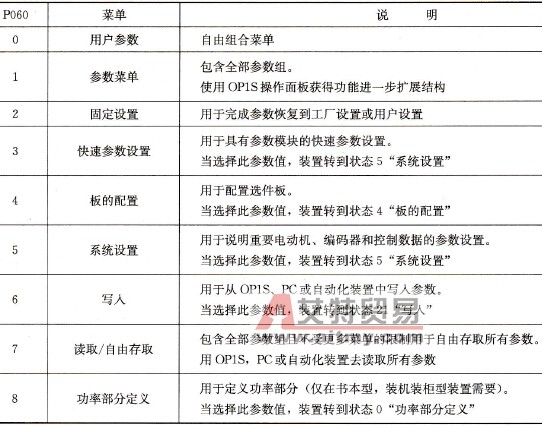

    图2-49   6SE70变频器参数菜单    主菜单用P060菜单选择参数进行选择。例如，P060=0选用用户参数菜单，P060=1选用参数菜单，……，P060-8选用功率部分定义菜单，具体见表2-15。    表2-15    P060菜单选择参数

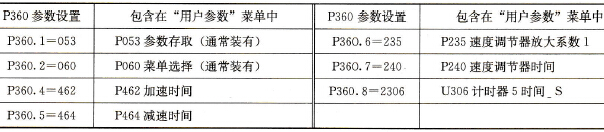

    (1)用户参数。原则上，参数固定地配置在菜单中，然而用户参数菜单有专门状态，此菜单配置的参数是不固定的、可以改变，因而可以按照用户端的需要输入所需的参数，并根据需要排列结构。    这些包含在用户参数菜单中的参数在P360中被选用，参数P360带标号且允许输入100个参数号，因而送入参数号的顺序定义了它们在用户参数菜单中出现的顺序。表2 -16所示是一个用户参数组合的示例。    表2-16    用户参数组合的示例

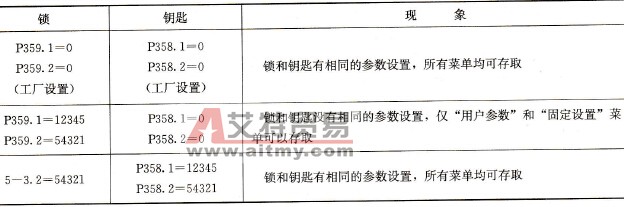

    (2)锁和钥匙。为避免变频器不希望的参数设置，用户可以采用自己定义的口令参数去限制参数的存取，这包括P358（钥匙）和P359（锁）。    如果P358和P359的值不相符，则仅仅用户参数和固定设置菜单能用参数P060（菜单选择）来选择。这意味着，在用户参数菜单和固定设置菜单中已使能的参数，可用操作器存取。当P358和P359有相同的参数值时这些限制将被取消。    当使用锁和钥匙功能时，应按下列方法进行：    1)在用户参数菜单中，采用钥匙参数P358 (P360.×=358)。    2)在锁参数P359的2个参数标号中，设计专用口令字。    3)返回用户参数菜单。    表2-17所示是应用锁和钥匙功能的示例。    表2-17    应用锁和钥匙功能的示例
