6SE70变频器连接器和开关量连接器的基本概念

    连接器和开关量连接器用于交换各个功能块间的信号。其他功能块根据参数设置来提取这些值。    连接器好比是存储单元，它可用来汇集模拟信号。每个连接器包含连接器名、连接器号和一个定义字母，如图2-45所示。

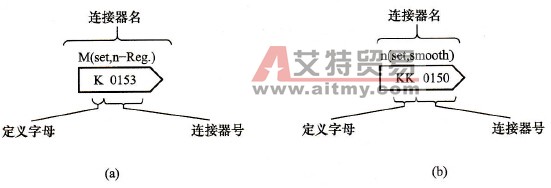

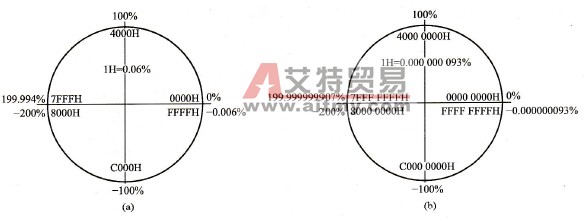

    图2-45    具有字长16位和32位的连接器    (a) 16位；(b) 32位    定义字母取决于数字的表示法：K是表示具有字长（16位）的连接器；KK是表示具有双字长（32位提高精度）的连接器。连接器号通常有4位数字。    存储在连接器中的数值是规格化的值，但有少数例外（如用于控制字的连接器）。这些连接器的数值范围覆盖百分值的范围为：最小值，-200%(对字／双字连接器8000H/80000000H)；最大值，+199.99%(对字／双字连接器7FFFH／7FFF FFFFH)。    图2-46所示为连接器的数值范围和测定，其中100%相对于值4000H(对双字连接器40000000H)。
    图2-46    连接器的数值范围和测定    (a)字；(b)双字    在图2-47所示的开关量连接器中，功能块获得开关量（数字）输出信息，因而开关量连接器可看成存储开关量信号的存储单元。每个开关量连接器包含开关量连接器名、开关连接器号和一个定义字母(B)。开关量连接器号通常有4位数字。开关量连接器仅有两个状态0(逻辑否)和1（逻辑是）。
