静止式变频器分类及结构特点
来源:艾特贸易2017-06-04
简介静止式变频器分为交 - 交变频器和交 - 直 - 交变频器两大类。 交 - 交变压变频器的结构如图 1-1(a) 所示,它只有一个变换环节,把恒压恒频 (Co nstant Voltage Co nstant Frequency ,简称 CVCF) 的

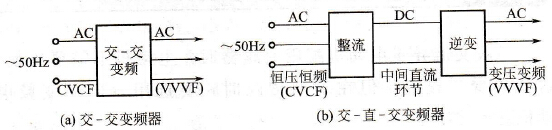

静止式变频器分为交-交变频器和交-直-交变频器两大类。 交-交变压变频器的结构如图1-1(a)所示,它只有一个变换环节,把恒压恒频(Constant Voltage Constant Frequency,简称CVCF)的交流电源直接变换成变压变频(Variable Voltage Variable Frequency,简称VVVF)的输出,因此又称直接式变压变频器。有时为了突出其变频功能,也称作周波变换器( cy cloconverter)。 交-直-交变压变频器先将工频交流电源通过整流器变换成直流(可控电压或恒压),再通过逆变器变换成可控的交流(只控制频率或同时控制频率和电压),如图1-1(b)所示。由于这类变压变频器在恒频交流电源和变频交流输出之间有一个“中间直流环节”,所以又称间接式的变压变频器。 图1-1 变频器的结构
