MM4变频器“三线按钮控制”的BICO功能实践
来源：艾特贸易2017-06-04
简介如图 2-33 所示为三线按钮控制，此时需要设置以下参数： P0700[0]=2; P0701[0]=99 (BICO); P0702[0]=99 (BICO); P0840[0]=2841 (RS 触发器的输出 ) ； P0844[0] =722.1;P2800=1 （使能功能块）； P2801[9] =1 （使能取
如图2-33所示为三线按钮控制，此时需要设置以下参数：P0700[0]=2; P0701[0]=99 (BICO); P0702[0]=99 (BICO); P0840[0]=2841 (RS触发器的输出)；P0844[0] =722.1;P2800=1（使能功能块）；P2801[9] =1（使能取反）；P2801[14] =1（使能RS触发器）；P2828=722.1（数字端子2的状态值）；P2840[0] =722.0(Set); P2840[1] =2829.0 (Reset)。此时通过RS触发器对启动信号进行自锁，端子5运行，端子6停止。

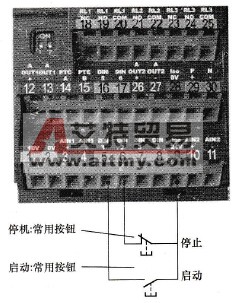

图2-33 三线按钮控制
