交-直-交变频器的主电路构成及其特点

    当前应用最广的是由二极管组成不控整流器和由全控型功率开关器件（P-MOSFET，IGBT等）组成的脉宽调制(PWM)逆变器（如图1-2所示）。

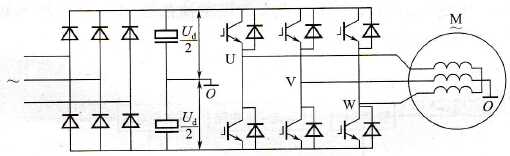

    图1-2    交-直-交变频器的主电路    PWM逆变器又称PWM变压变频器，其应用所以如此广泛，是由于它具有如下的一系列优点。    ①在主电路整流和逆变两个单元中，只有逆变单元是可控的，通过它同时调节电压和频率，结构十分简单。采用全控型的功率开关器件，通过驱动电压脉冲进行控制，驱动电路简单，效率高。    ②输出电压波形虽是一系列的PWM波，但由于采用了一系列的PWM控制技术，正弦基波的比重较大，影响电动机运行的低次谐波受到很大的抑制，因而转矩脉动小，提高了系统的调速范围和稳态性能。    ③逆变器同时实现调压和调频，系统的动态响应不受中间直流环节滤波器参数的影响，使动态性能得以提高。    ④采用不可控的二极管整流器，电源侧功率因数较高，且不受逆变器输出电压大小的影响。
