西门子S120变频器通过软件的控制面板来控制电动

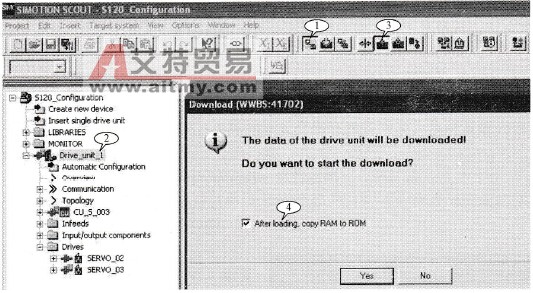

    离线配置完成后，编译保存。在线后发现Drive_ unit_01前面的符号半红半绿，表示离线项目与在线实际项目不符，需要将离线项目下装到装置中，如图2- 77所示，步骤为：在线；驱动状态；下装；同时拷贝到ROM区。
    图2-77    将离线项目下装到装置    通过以上操作即完成了对驱动的基本配置，可以通过驱动中的控制面板转动电动机，以保证电动机与编码器的转向与实际设计相一致，如图2 - 78所示。    注意，如果采用ALM、BLM或者是16 kW以上(包含16 kW)的SLM模块，在使能驱动之前，要先激活整流单元infeed模块。

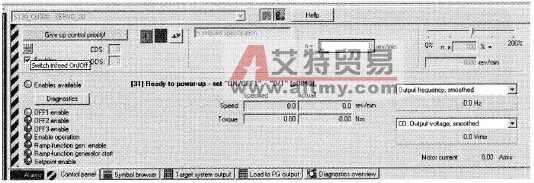

    图2 - 78    通过软件的操作面板来控制电动机
