西门子S120变频器对驱动进行在线组态

    在正确插入驱动装置后，应该进行相应的在线项目，如图2 - 71所示。    (1)选中Drive_unit_01，单击在线按钮，在线后装置前端的符号变成绿颜色。    (2)同样选中Drive_unit_01，单击恢复工厂设定。    (3)双击“Automatic Configuration”，系统会自动弹出自动组态界面。    (4)点击“Start automatic configuration”进行自动组态。    (5)根据自动组态的提示，选择“Servo”或者是“Vector”，如图2- 72所示。    自动组态通常需1min左右时间，如果在组态过程中要进行FirmWare升级，则需要更长时间，并且在升级完毕之后系统要求重新上电。

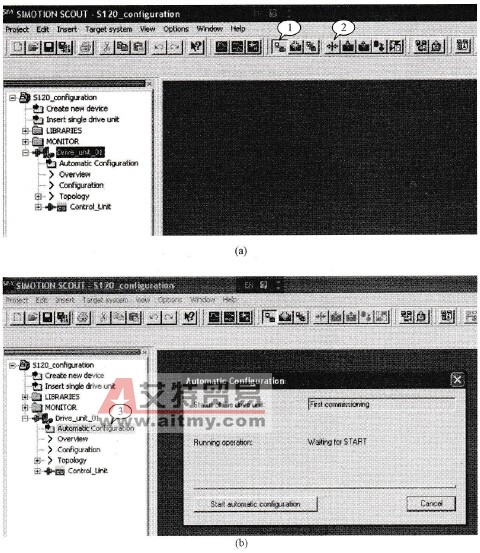

    图2 - 71    在线项目    (a)在线项目一；(b)在线项目二

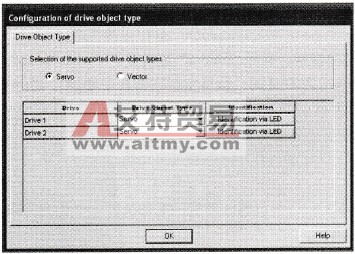

    图2 - 72    选择驱动类型
