变频器防止谐波干扰的对策是什么？

    (1)在变频器输入端加装滤波器以防止对共电源的其他电子设备引发干扰，在输出端后加装滤波器使送出的电源波形为正弦波。    (2)改善PWM调制方法，降低谐波含量。    (3)用闭环控制的方法，如ADSM及DSMC，来改善一般传统PWM控制方法所产生的谐波。    (4)采用电压变极谐波消除法。此法是将输出电压的极性在半周期内切换数次造成谐波频谱的改变，消除对系统造成危害的低次谐波。    (5)减少PWM控制谐波的低频部分。在采用IGBT的PWM变频器中，载频中考虑了开关损耗死区时间引起的电流波形畸变以及输出电压线性等，一般设在0～15kHz。为此，如果减少载频附近的谐波分量，就可使谐波的主要分量移至音频以外，从而大幅度地减少电磁噪声。    (6)采用空间电压矢量改善PWM控制的输出波形。采用空间矢量表示法把三相量作为一个整体来处理，成为与基准矢量幅值、方向相同的两个空间调节矢量，可得到合成输出极低的输出波畸变。    (7)为了防止干扰，可采用图6-3所示方案。变频器本身用铁壳屏蔽为好，既能屏蔽交流调速系统向外辐射能量，又能防止外界电磁波进入。输出线用钢管屏蔽为好，并与其他弱电信号分别配线。附近的其他灵敏电子设备线路也要屏蔽好，电源端要采用隔离变压器、电源滤波器以避免传导干扰。为了解决电动机过热和电磁噪声，可以配置输出滤波器。滤波器一般采用无源滤波器，使用无源滤波器的目的在于允许特定频率的信号通过，阻止干扰信号沿电源线传输并进行阻抗转换，使干扰信号不能通过地线传播而被反射回干扰源。为了减少对电源的污染，可配置输入滤波器或零序电感。为使滤波器能够有效地发挥功效，在安装输入端滤波器时，应尽量靠近变频器安装，并与变频器共基板。若两者距离超过变频器使用说明书规定的标准，应使用绞线进行连接。

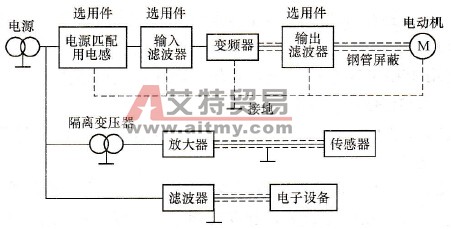

    图6-3    防止干扰对策配线
