西门子S120变频器对驱动参数进行配置

    S120变频器的调试软件为Starter或者是Scout，其中Scout软件中包含Starter软件，二者不能同时安装。Scout软件需要授权，而Starter软件不需要授权。    在安装Starter与Scout之前，需要安装Step 7软件的最新版本，例如Starter V4.1.5需要Step7 V5.4 SP4。另外如果想使用S120的DCC功能，还要安装CFC的最新软件及授权。    笔记本电脑与S120变频器的连接有两种方式：DP通信卡或RS232。常用的DP通信卡有CP5 512、CP5511、CP5613等；RS232则需要电脑配有RS232接口，采用标准的RS232电缆即可。    打开Scout软件后，新建一个项目，开始对驱动参数进行配置，如图2- 67所示。    (1)插入驱动单元。    (2)选择驱动类型CU320。    (3)选择装置的版本号，注意此版本号要与CF卡的版本号相一致，CF卡的版本号如图2 - 68所示。    (4)选择PC与驱动的通信方式，如果有以太网接口CBE20的情况下可以设置为IP。    (5)设置驱动DP地址，此地址应该与CU320上的拨码开关相一致，如图2- 69所示。

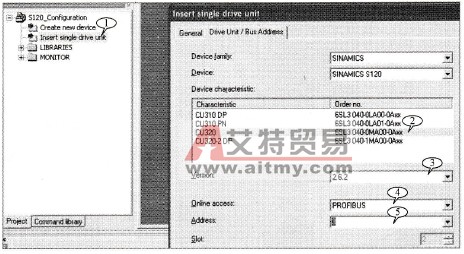

    图2 - 67    驱动参数配置
    图2 - 68    CF卡的版本号
    图2- 69    设置驱动DP地址    另外，还可以通过另外一种方式自动读取驱动装置，如图2-70所示。    (1)在Option选项中将“Set PG/PC interface”设定为相应的通信方式，如“S70NLINE (Step 7)→CP5512 (PROFIBUS)”。    (2)通过“Accessible nodes”在线读取相连接设备。    (3)如果CF卡的信息能被CU320识别，可以在方框栏中看到装置信息。    (4)勾选此装置，单击“Accept”接受。    (5)接受后左边会显示读取到的装置。

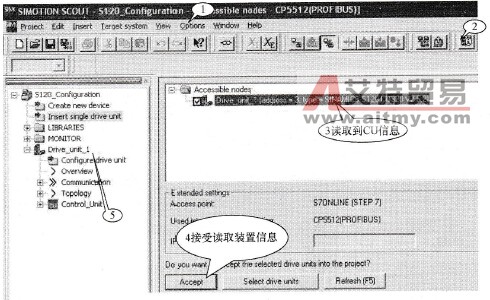

    图2 - 70    另外一种方式自动读取驱动装置
