变频器起动电路故障诊断及检修

    通用变频器一般为电压型变频器，采用交-直-交工作方式，即是输入为交流电源，交流电压三相整流桥整流后转换为直流电压，然后直流电压经三相桥式逆变电路转换为调压调频的三相交流电输出到负载。当变频器刚上电时，由于直流侧的平波电容器容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流。常见的两种变频器起动电路如图6-10所示。平波电容器充电完成后，控制电路通过继电器的触点或晶闸管将电阻短路。起动电路故障一般表现为起动电阻烧坏，变频器报警显示为直流母线电压故障。一般设计者在设计变频器的起动电路时，为了减小变频器的体积选择阻值为10～50Ω、功率为10～50W的起动电阻。

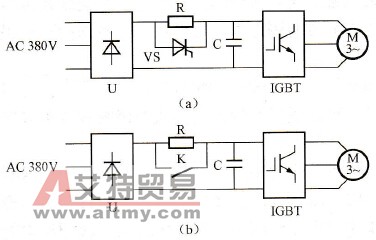

    图6-10    常见的两种变频器起动电路    导致变频器起动电路损坏的原因是：主回路接触器触点吸合不好时或旁路晶闸管的导通阻值变大时，造成通流时间过长而烧坏电阻或充电电流太大而烧坏电阻；或由于重载起动时，主回路通电和信号同时接通，使起动电阻既要通过充电电流，又要通过负载电流而被烧坏。起动电阻损坏的特征为烧毁、外壳变黑、炸裂等。可采用万用表测量起动电阻阻值（不同容量的变频器其阻值不同，可参考同一种机型的阻值大小确定）来判断其是否正常。当测量起动电阻的阻值为零、无穷大或不在额定值范围内时，可确定为起动电阻损坏，可采用同规格的电阻进行更换。在更换前必须找出引起电阻损坏的原因，如果故障是由旁路继电器触点或旁路晶闸管引起的，则必须更换这些器件。
