西门子6SE70变频器操作控制面板PMU液晶显示屏“黑
来源：艾特贸易2017-06-04
简介故障现象：操作控制面板 PMU 液晶显示屏黑屏。 检查处理 ( 见图 5 - 21) ：先上电，自检完成后，内部继电器 K3 吸一下就跳，连接 X9 的 7 点与 9 点闭合一下马上断开 (K3 的动断触点外接主
故障现象：操作控制面板PMU液晶显示屏“黑屏”。 检查处理(见图5 - 21)：先上电，自检完成后，内部继电器K3吸一下就跳，连接X9的7点与9点闭合一下马上断开(K3的动断触点外接主电路接触器线圈)，测量各点输出电压正常，断电测量电流检测板A1的4脚与6脚之间的电阻值为2140Ω(正常电阻值为3200Ω)，更换电流检测板后，运行正常。

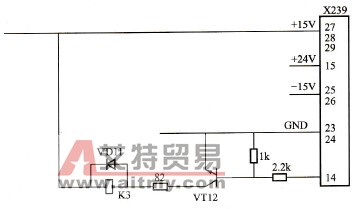

图5 - 21 X239端子和继电器K3的相关电路
