西门子6SE70变频器操作控制面板PMU液晶显示屏显示

    故障现象：操作控制面板PMU液晶显示屏显示“E”报警。    检查处理（见图5-19）：更换一块新CUVC板送电开机，液晶显示屏仍显示“E”报警，说明故障原因不在CUVC板而在底板。然后检查底板，用数字万用表测外接DC 24V电压正常，检测集成块N3基准电压不正常。集成块N2的20脚输出电压为0.1V(正常值应为15V)，明显偏低；查集成块N2的1脚为11. 3V，8脚为0.20V，11脚电源输入为27. 5V，经分析判断1脚、8脚、20脚电压值都不正常。测集成块N3的1脚电压为0.31V，2脚电压为1. 8V，电压值也都偏低。用热风枪拆下N3集成块MC340，测2脚与3脚之间的电阻为84Ω。更换一块新N3集成块MC340后，测各引脚电压，1脚为2.1V，2脚为5. 1V，均正常。测N2集成块各脚电压也都恢复正常。由此可知是由于集成块N3输出电压不正常，引起N2集成块各脚电压也出现偏移。然后恢复变频器接线，输人参数，启动变频器运行正常。

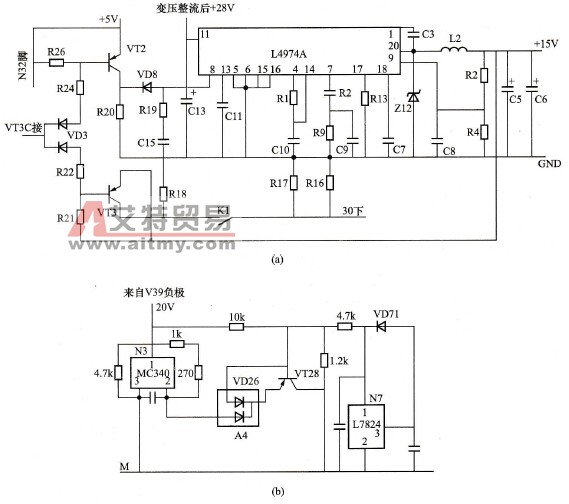

    图5-19    集成块N2与N3的相关电路    (a) N2；(b) N3    N2集成块L4979A各引脚电压数据见表5-4。    表5-4    N2集成块IA979A各引脚电压数据

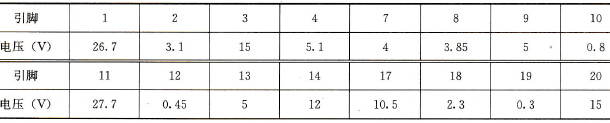

    N3集成块MC340各引脚电压数据见表5-5。    表5-5    N3集成块MC340各引脚电压数据
