茶叶机变频器过电压分析处理

    由于变频器能在复位后正常运行，所以应重点检查变频器在运行中的电压变化情况。经测量知MM440 2.2kW变频器的直流母线电压在恒速运行过程中偶尔有上升现象，当电压达到760V时变频器报F0002，可知八角炒干机在恒速运行过程中由于机械部分重心不稳而出现再生回馈。    用报故障变频器控制另外一台运行良好的炒干机，结果变频器运行良好，由此可知F0002故障不是由于变频器本身故障造成的。对于在恒速运行过程中出现的回馈现象，应采取能耗制动方式，只需在变频器侧加一个制动电阻即可（因为MM440系列变频器已经内置制动单元），制动电阻阻值大小根据经验值，查表或计算获得，现选择200Ω/500W。    按图5-6接线，变频器上电后，重新修改P1237参数（见表5-1）。工作／停止时间的比率，即制动使用率根据实际情况选择为10%。参数修改后，带载运行，变频器工作良好，故障消除。

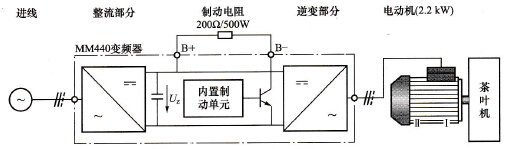

    图5-6    带制动电阻的八角炒干机变频控制    表5-1    P1237的含义  可能的设定值     含 义     0     禁止动力制动     1 工作/停止时间的比率为5%     2 工作/停止时间的比率为10%     3 工作/停止时间的比率为20%     4 工作/停止时间的比率为50%     5 工作/停止时间的比率为100%
