变频器集成芯片式驱动电路工作原理

    在驱动电路中，集成芯片驱动是比较常见的一种，例如图5-16所示的驱动集成电路采用的即是PC929集成芯片。开关变压器一次绕组电压经整流滤波后，又经R、WDCDR23、DD31稳压电路分为正负供电，+15V为驱动电路的正供电或激励电压，-9V为驱动电路的负供电或截止电压。正负电压的公共点OV称为零电位点，与IGBT的射极相连。

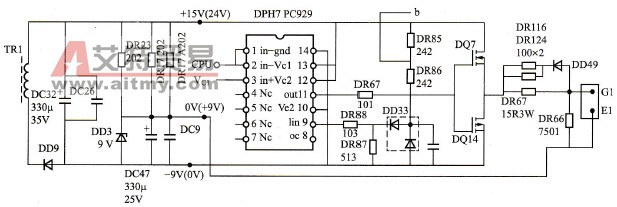

    图5-16    PC929驱动的驱动集成电路    小功率变频器是由驱动集成电路直接驱动IGBT的，对大中功率变频器来说，驱动脉冲的引出电阻DR67为栅极电阻，驱动脉冲即是由此电阻引入到IGBT栅极的。PC929的外观与内部结构如图5-17所示。    PC929的1、2、3引脚为信号输入端，内接光耦的输入发光二极管；4、5、6、7引脚为空脚(NC)；8脚为OC信号输出端；9脚为过电流检测输入端；10、14脚为输出侧负电源端；11脚为驱动信号输出端。PC929的最高供电电压为35V，峰值驱动电流输出为400mA，隔离电压为4000V。

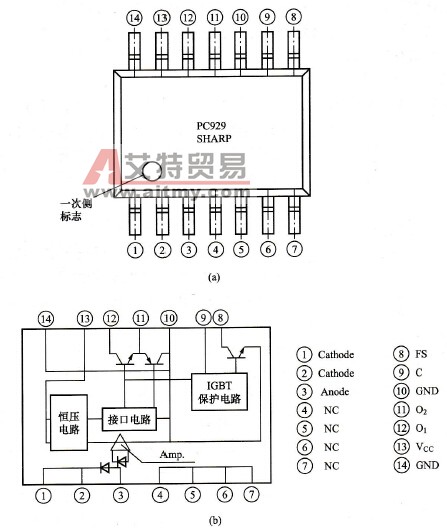

    图5-17     PC929的外观结构与内部结构    (a)外观；(b)内部结构
