变频器分立式元件驱动电路常见故障现象、原因

    驱动电路无驱动输出信号。可能原因有：    1)光耦隔离集成电路损坏。光耦隔离集成电路有输入信号，而无输出信号，说明光耦隔离集成电路已经损坏，通常是由于老化、自然损坏等原因造成的，应予以更换。    光耦器是驱动电路中最常用的器件之一，分非线性光耦和线性光耦两种。常用的4N系列光耦属于非线性光耦，常用的线性光耦是TLP181、PC817A-C系列等。非线性光耦的电流传输特性曲线是非线性的，适合于开关信号的传输，不适合于传输模拟量。线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。    变频器电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡。图5-15所示为东芝TL181光耦。

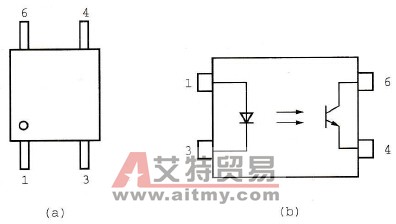

    图5-15    东芝TL181光耦    (a)外观；(b)结构    2)驱动放大电路中的晶体管损坏，则更换晶体管。    3)驱动电路电源的整流二极管损坏，比如滤波电容损坏短路或放大电路损坏短路或者放大电路损坏短路而烧毁整流二极管，使得驱动电路无直流供电，导致驱动电路无输出信号。对此可采取的措施为：检查滤波电容、放大电路是否有短路现象，然后更换整流二极管。    4)驱动电路电源中的滤波电容损坏短路，主要是由于电容老化，导致驱动电路无直流供电，损坏整流二极管，此时应更换滤波电容。    5)驱动电路电源中的稳压二极管损坏开路，使驱动电路有驱动信号而无驱动输出电压，此时应更换稳压二极管。    (2)驱动输出电压偏低。可能原因有：    1)驱动电路电源中的滤波电容老化、容量降低，此时应更换滤波电容。    2)驱动放大电路中的晶体管老化，应更换晶体管。    3)驱动电路电源中的稳压二极管老化、稳压值增大，应更换稳压二极管。    (3)驱动电路输出电压偏高，静态时无负电压。可能是驱动电路电源中的稳压二极管损坏短路所致，应更换稳压二极管。    (4)整个驱动电路被烧毁。这是由于逆变模块损坏过程中高压窜进了驱动电路电源造成的，恢复难度相对大些，可以参照未损坏的驱动电路进行修复。
