三菱E540变频器的主回路接线技术方法

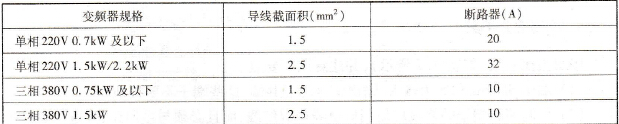

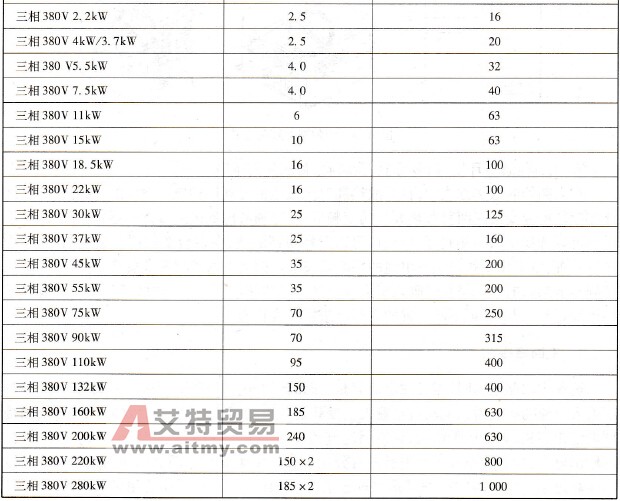

    选择主回路电缆时，需考虑电流容量、短路保护、电缆压降等因素。一般情况下，变频器输入电流的有效值比电动机电流大。变频器与电动机之间的连接电缆应尽量短，因为此电缆距离长，则电压降增大，可能引起电动机转矩不足。特别是变频器输出频率低时，其输出电压也低，线路电压损失所占百分比加大。变频器与电动机之间的线路压降规定不能超过额定电压的2 010，根据这一规定来选择电缆。工厂中采用专用变频器时，如果有条件对变频器的输出电压进行补偿，则线路压降损失值可取为额定电压的5%。    一旦容许电压给定，主回路电缆的电阻值可根据以下公式求得。    Rc≤1000×△U/(√3×L×L)    式中，Rc为单位长度电缆的电阻值( mΩ/m)；△U为容许线间压降(V)；L为电缆的铺设距离(m)；I为电流(A)。    当然在一般的情况下，变频器主回路电缆的选用并不需要特别的计算，而是根据变频器说明书的选型表即可得出，且电源到变频器和变频器到电动机都可以选用同一型号的电缆。    表A．2所示为通用变频器的主回路电缆推荐配线和断路器选型。    表A．2    变频器主回路电缆推荐配线和断路器选型

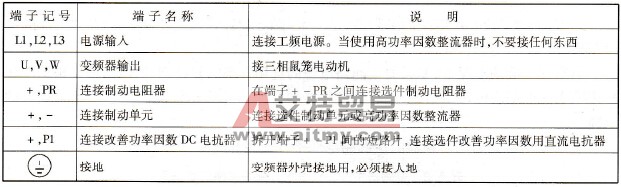

    根据上述表格，选用合适的线缆，按照图A．4和表A．3所示的接线端子进行接线。    表A 3   E540变频器的接线端子
